Квадрокоптеры для съёмки видео

Автор: Alex. Опубликовано в Копилка . просмотров: 29137

Рейтинг:  5 / 5

Звезда активнаЗвезда активнаЗвезда активнаЗвезда активнаЗвезда активна


Квадрокоптеров в продаже появилось огромное количество. Дорогие модели обладают большой грузоподъёмностью, продолжительным временем полёта и комплектуются встроенной камерой или возможностью для её крепления, а маленькие больше подходят для игр с детьми или развлечений в офисе и, кроме умения летать, не обладают никакими полезными свойствами. Мне хочется рассмотреть квадрокоптеры, позволяющие снимать качественное видео.

В продаже можно найти очень дешёвые квадрокоптеры по цене примерно от 3000 рублей с камерой и функцией записи видео и съёмкой фото (например, WL Toys V222 или Syma X5C), но в таких квадрокоптерах камера не стабилизирована и намертво прикреплена к корпусу (т.е. когда квадрокоптер в полёте наклоняется или качается, то камера наклоняется и качается вместе с ним, и смотреть такое видео будет неприятно). Кроме того, на самых дешёвых моделях смотреть видео во время полёта у вас не получится, т.к. камера пишет весь отснятый материал на карту памяти, и посмотреть, что получилось можно только после приземления.

Если взять чуть подороже, то можно найти модели квадрокоптеров с онлайн-камерой, где камера передаёт изображение на ваш смартфон, например, модель Syma X5SW от 4500 руб. Здесь смартфон прикрепляется к пульту управления, подключается к камере по Wi-Fi, и вы можете управлять квадрокоптером от первого лица. Но и здесь есть те же недостатки, т.к. камера точно так же намертво прикреплена к корпусу и нет стабилизации изображения.

В этой статье я остановлюсь подробнее на моделях квадрокоптеров, у которых есть стабилизация изображения и автоматические режимы пилотирования для съёмки. Хорошие качественные модели начинаются при цене примерно от 38000 рублей. Вот какие модели квадрокоптеров описаны в статье:

Parrot Bebop Drone

Этот квадрокоптер выпускает французская компания Parrot. Это уже третья версия квадрокоптера выпускаемая этой компанией (первые две версии назывались Parrot AR.Drone и Parrot AR.Drone 2.0). Аппарат выглядит необычно. Он больше похож не на квадрокоптер, а на летающую видеокамеру. Камера здесь встроена в корпус. Видео и фото пишутся во внутреннюю память объёмом 8 Гб. Внутри камеры используется КМОП-матрица размером 1/2,2” разрешением 14Мп. Высокое качество фото (с разрешением 4096х3072) и видео (с разрешением 1920х1080 и частотой 30 к/с) здесь достигается за счёт использования камеры высокого разрешения с трёхосевой цифровой стабилизацией. Т.е. если ваш дрон раскачивается ветром или при маневрировании, то картинка будет оставаться неподвижной. Кроме стабилизации здесь программно устраняются вибрации и искажения (горизонт будет оставаться ровным). Дополнительно, для борьбы с вибрациями, верхняя часть корпуса дрона, в которой расположена камера, установлена на резиновые амортизаторы.

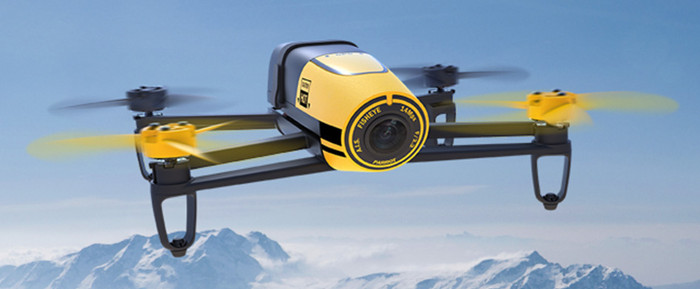

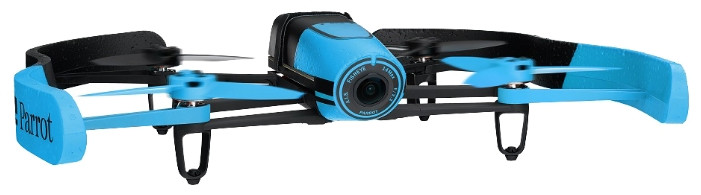

Квадрокоптер Parrot Bebop Drone

Прямо во время полёта пилот может менять угол обзора камеры. Угол обзора здесь меняется не за счёт физического поворота камеры, а за счёт кадрирования широкоугольной картинки получаемой с камеры (в камере используется широкоугольный объектив «рыбий глаз» 180°).

Управляется квадрокоптер либо с планшета или смартфона с помощью фирменного приложения FreeFlight 3 (см. первую картинку снизу) либо с помощью контроллера Parrot Skycontroller с двумя джойстиками (см. четвёртую картинку снизу). Приложение работает на операционных системах iOS и Android. Версия приложения для Windows Phone пока находится в процессе создания. В приложении настраивается скорость, максимальная высота полёта и режим управления (через акселерометр смартфона или планшета, с помощью виртуального джойстика и т.п.). Здесь же есть запрограммированные фигуры пилотажа.

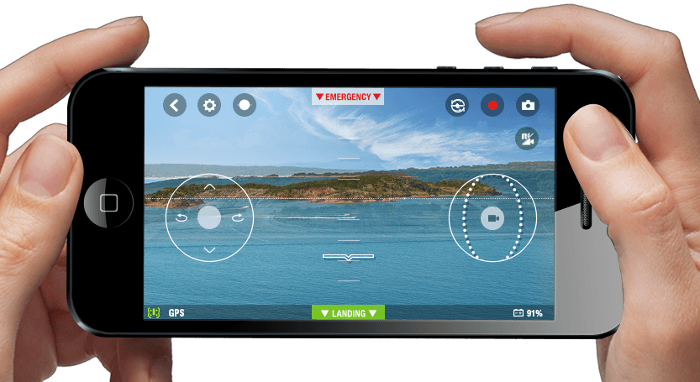

Приложение FreeFlight 3 для управления квадрокоптером Parrot Bebop Drone

В приложении есть всего один режим автоматической навигации – план полёта (Flight Plan). В этом режиме дрон летит самостоятельно по заданным точкам, которые вы расставляете на карте (см. картинку ниже). Для каждой точки задаётся высота и направление, куда должна быть повёрнута камера. Кроме того вы можете составить сценарий (см. вторую картинку ниже) более сложных действий квадрокоптера в проставленных путевых точках или между ними: включить/выключить камеру, сделать фото, повернуть камеру на заданный угон с определённой скоростью, посадить квадрокоптер или взлететь.

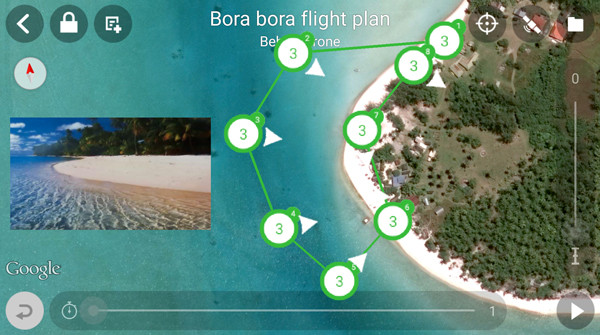

Режим Flight Plan в приложении FreeFlight 3

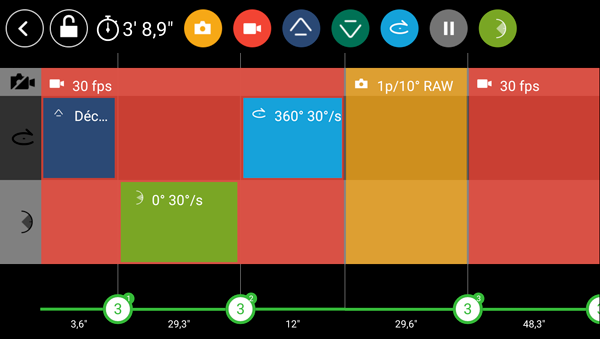

Сценарий плана полёта в приложении FreeFlight 3

К сожалению, в официальном приложении больше нет никаких режимов автоматического пилотирования, но есть официальный инструментарий для разработчиков Parrot SDK Tools, с помощью которого программисты могут самостоятельно разрабатывать приложения для управления квадрокоптера. Благодаря этим инструментам появилось на свет приложение Autopilot For Bebop для iOS, в котором реализованы следующие режимы автоматического пилотирования:

    1. Следуй на мной (Follow Me) – квадрокоптер всё время направляет камеру на вас и выдерживает заданную дистанцию вне зависимости от того куда вы двигаетесь.
    2. Вид сбоку (Side) – дрон следует за вами и снимает вас с заданного угла.
    3. Орбита (Orbit) – дрон кружит вокруг вас.

Правда, если надумаете покупать это приложение, посмотрите видео, как это работает. Мне не понравилось, что камера всё время «крутится» то влево, то вправо, т.е. нет плавности.

Контроллер Parrot Skycontroller оснащён усиленным радиопередатчиком Wi-Fi(r) и 4-мя мощными антеннами, что позволяет увеличить дальность сигнала до 2-х километров.

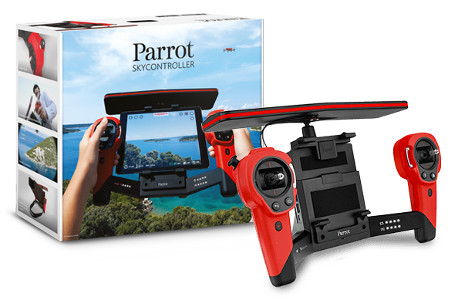

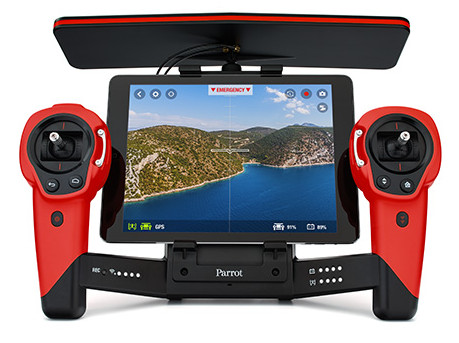

Контроллер Parrot Skycontroller

Также контроллер позволяет закреплять планшет и подключать шлем виртуальной реальности (через HDMI-выход) для управления дроном от первого лица. Шлем даст вам возможность полностью погрузиться в процесс пилотирования, см. фото ниже. Заявлена поддержка разных шлемов и FPV-очков: Zeiss OLED Cinemizer, Sony Personal Viewer и других.

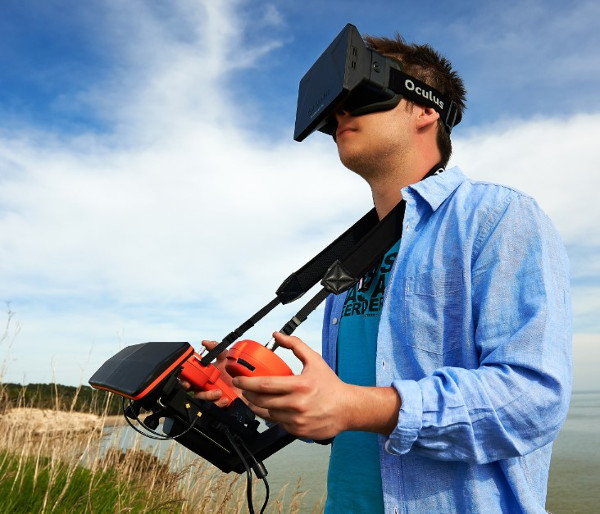

Управление квадрокоптером Parrot Bebop Drone в шлеме виртуальной реальности Oculus

Теперь поговорим про датчики. Стабилизацию полёта и камеры здесь обеспечивают 3х-осевые магнетометр, гироскоп и акселерометр. Для вычисления скорости дрона и дополнительной стабилизации изображения здесь используется камера вертикального вида направленная вниз, которая каждые 16 миллисекунд делает снимок земли и сравнивает его с предыдущим кадром. Для определения высоты здесь используется барометр и ультразвуковой датчик, направленный вниз. Ультразвуковой датчик позволяется точно определять высоту до земли максимум до 8 м.

Для возврата домой и для полётов по маршруту здесь используется модуль GNSS, позволяющий определять координаты по спутникам GPS, ГЛОНАСС и Галилео. Заявленная точность геолокализации +/-2м.

Корпус дрона сделан из ABS-пластика, усиленного стекловолокном, что обеспечивает лёгкий вес (всего 400 грамм) при хорошей прочности. Дополнительно по бокам можно прикрепить два внутренних балансира (своеобразные бамперы), которые защитят не только пропеллеры дрона, но и окружающие предметы при полётах в помещениях.

Квадрокоптер Parrot Bebop Drone с одетыми балансирами

Продаётся квадрокоптер в двух вариантах: Parrot Bebop Drone (примерно от 38000 руб.) и Parrot Bebop Drone ER (примерно от 66000 руб.). Ниже на картинках показано, как выглядят коробки. Отличаются варианты, как вы можете догадаться, тем, что второй вариант комплектуется контроллером Parrot Skycontroller. Контроллер Parrot Skycontroller можно купить отдельно от дрона (см. третью картинку снизу), правда, в отечественных магазинах я его в продаже не нашёл. На выбор три цвета: синий, красный или жёлтый.

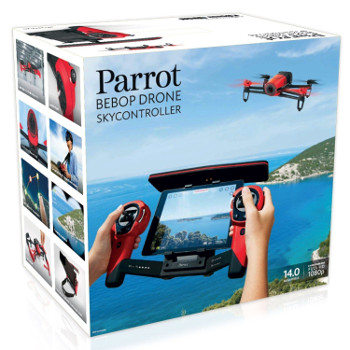

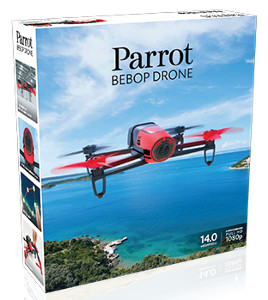

Коробка с квадрокоптером Parrot Bebop Drone Коробка с квадрокоптером Parrot Bebop Drone ER Коробка с контроллером Parrot Skycontroller

Вот что входит в коробку Parrot Bebop Drone: квадрокоптер, 2 батареи, зарядное устройство, шнур Micro-USB, внутренние балансиры, дополнительный комплект пропеллеров, инструмент для установки пропеллеров и инструкция. Коробка Parrot Bebop Drone ER дополнительно к вышеперечисленному комплектуется контроллером Parrot Skycontroller, шейным ремнём, солнцезащитным чехлом, док-адаптером для закрепления планшета и ещё одной батареей (всего получается 3 батареи).

Теперь немножко характеристик квадрокоптера Parrot Bebop Drone. Вес с аккумулятором 400 г без защиты и 420 г с внутренними балансирами, размеры 28x32x3,6 см без защиты и 33x38x3,6 см с внутренними балансирами. Ёмкость аккумулятора LiPo 1200 мА/ч. Полного заряда аккумулятора хватает на 11 минут, т.е. суммарно вы сможете отлетать 22 минуты на двух аккумуляторах, идущих в комплекте. Максимальная скорость 13 м/с (около 47 км/ч). Поддержка Wi-Fi 802.11a/b/g/n/ac 2,4 и 5 ГГц. Дальность управления до 250м со смартфона или планшета и до 2 км с контроллера Parrot Skycontroller. Управляется квадрокоптер операционной системой Linux. Есть возможность разработки своих приложений.

Подробные технические характеристики, обновления прошивки, видеодемонстрации, видеоинструкции и прочую необходимую информацию можно узнать на официальной страничке квадрокоптера здесь. Страничка контроллера здесь.

DJI Phantom 3

Phantom 3 – это уже третья версия квадрокоптеров серии Phantom от китайской компании DJI. В продаже есть три варианта квадрокоптеров этой серии: Standard, Advanced и Professional. Во всех вариантах есть видеокамера, прикреплённая с помощью трёхосевого подвеса с системой стабилизации. Между собой все три варианта различаются комплектацией.

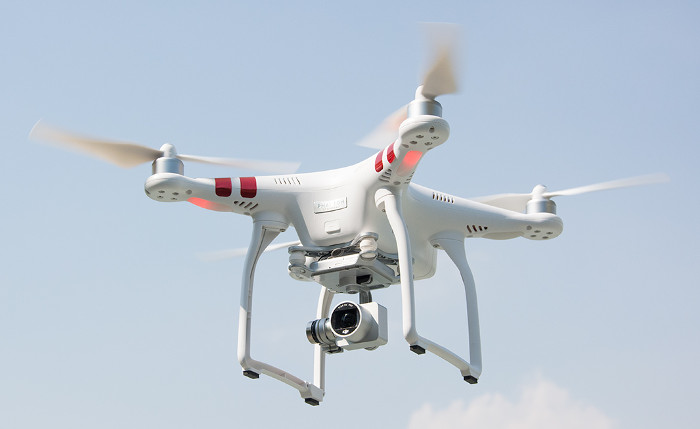

Квадрокоптер DJI Phantom 3 Standard

У квадрокоптера DJI Phantom 3 Standard (см. картинку ниже) установлена камера, снимающая видео с максимальным разрешением 2700х1500 и частотой 30 к/с. Объектив с постоянным фокусным расстоянием, диафрагмой f/2.8 и углом обзора 94⁰ позволяет получать картинку с минимальными искажениями. Размер матрицы 1/2,3”. ISO 100-3200 (видео), 100-1600 (фото), выдержка 8 - 1/8000 сек. Запись ведётся на SD-карту объёмом до 64Гб классом 6 и выше (в комплекте есть 8Гб SD-карта). Во время записи видео на карту квадрокоптера, оно также передаётся на смартфон в разрешении 1280х720 и сохраняется на смартфоне.

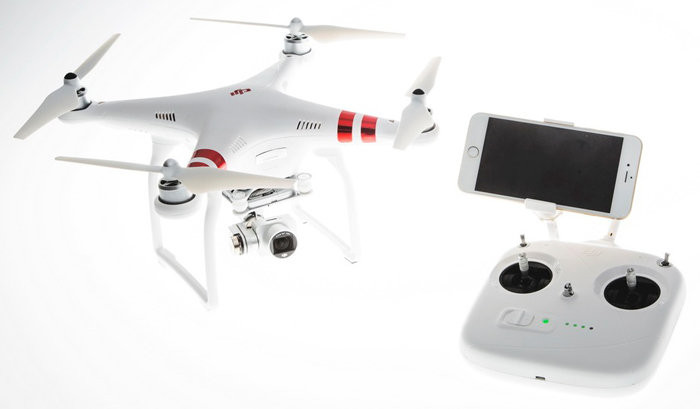

Квадрокоптер DJI Phantom 3 Standard с пультом управления

На пульте есть держатель-прищепка для крепления смартфона. Для управления камерой с пульта есть только одно колёсико, которым вы можете направить камеру вверх или вниз. Влево или вправо камера не поворачивается, поэтому чтобы направить камеру влево или вправо, нужно повернуть сам квадрокоптер. Запускать и останавливать видеосъёмку, делать фото вы сможете только из приложения DJI GO, которое должно быть установлено на смартфон. Во время полёта на экране приложения отображается изображение с камеры в реальном времени, полная телеметрия полёта, живая карта и др. С помощью приложения можно управлять вашими альбомами и делиться своими шедеврами. А для тренировки новичков здесь даже есть интерактивный симулятор полётов. Кстати, это приложение понадобится и для настройки квадрокоптера. Приложение DJI GO доступно для Android и iOS.

В приложении DJI GO вы также можете настраивать интеллектуальные режимы навигации. Всего их пять:

    1. Фиксация курса (Course Lock) – при включении этого режима квадрокоптер запомнит, в какую сторону он направлен, и будет использовать это направление для дальнейшей навигации. Легче объяснить, как это работает, на примере. Допустим, вы направили квадрокоптер на север и включили фиксацию курса. После этого при перемещении правого джойстика вперёд ваш квадрокоптер всегда будет лететь вперёд, т.е. на север, даже если вы направили камеру (и соответственно сам квадрокоптер) влево, вправо или в любую другую сторону.
    2. Фиксация исходной точки (Home Lock) – при включении этого режима направление навигации всегда будет относительно исходной точки. Т.е. в какую бы сторону не был повёрнут квадрокоптер, при перемещении правого джойстика вперёд квадрокоптер будет лететь от вас, а при перемещении правого джойстика назад – к вам. Этот режим удобно использовать для возврата квадрокоптера домой.
    3. Точка интереса (Point of Interest, сокращённо POI) – в этом режиме квадрокоптер будет летать вокруг заданной точки (точки интереса) по заданному радиусу и с заданной скоростью. При этом камера всё время будет направлена на эту точку, хотя может быть перенаправлена и в другую сторону. Этот режим будет полезен для съёмки какого-либо объекта со всех сторон с высоты птичьего полёта.
    4. Следуй за мной (Follow Me) – в этом режиме квадрокоптер будет выдерживать заданную дистанцию от себя до вас, куда бы вы не двигались. Этот режим удобен для селфи-съёмки во время вашего движения, например, на велосипеде, машине или катере.
    5. Полёт по точкам (Waypoint) – в этом режиме квадрокоптер будет летать по заданным точкам, т.е. по заданному маршруту. При этом для каждой точки кроме координат запоминается направление.

В квадрокоптере DJI Phantom 3 Standard нет системы позиционирования в помещении, как в старших вариантах (Advanced и Professional), поэтому про такие полёты можно сразу забыть. А для позиционирования вне помещения используется встроенный GPS-модуль. Вес квадрокоптера 1216 г, время полёта около 25 минут, аккумулятор LiPo 2600 мА/ч, дальность управления и трансляции видео до 1 км, рабочая температура воздуха 0°C - 40°C, максимальная скорость полёта 16 м/с (около 57 км/ч), максимальная скорость взлёта 5 м/с, снижения – 3 м/с, максимальная высота полёта над уровнем моря 6000 м. Пульт управляет квадрокоптером на частотах 5,725 – 5,825 ГГц, видео транслируется на частотах 2,400 - 2,483 ГГц.

Покупая коробку, вы получите квадрокоптер с камерой, пульт управления, пропеллеры (4 пары), аккумулятор, зарядка с кабелем, кабель микро Micro USB, инструкции, наклейки и прочие аксессуары. Официальная страничка квадрокоптера DJI Phantom 3 Standard находится здесь.

У квадрокоптера DJI Phantom 3 Advanced камера абсолютна такая же, как и в варианте Standard. Основные отличия Advanced от Standard состоят в том, что здесь другой, более продвинутый, пульт управления, увеличена дальность управления и трансляции видео до 5 км и добавлены датчики для пилотирования в помещениях.

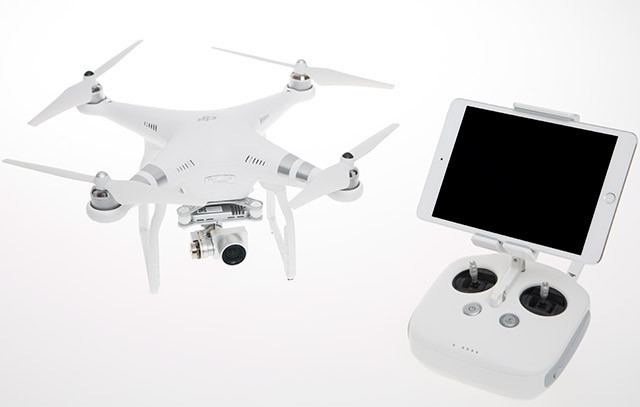

Квадрокоптер DJI Phantom 3 Advanced с пультом управления

Пульт управления работает с квадрокоптером на частотах 2,400 – 2,483 ГГц. На пульте управления есть крепление позволяющее закрепить смартфон или планшет, есть кнопки для запуска и остановки видеозаписи и съёмки фотографий и две настраиваемые кнопки.

Для позиционирования на улице здесь используется модуль GPS+GLONASS, а для позиционирования в помещении - визуальная система позиционирования (камера вертикального вида и ультразвуковой датчик), которая работает на высоте полёта до 3-х метров над полом с чётким рисунком и достаточным освещением (не менее 15 люкс).

Характеристики квадрокоптера Advanced схожи с вариантом Standard, за некоторыми отличиями: вес – 1280 г, ёмкость аккумулятора - 4480 мА/ч, время полёта – примерно 23 минуты, требуется карта памяти Micro SD Card классом 10 или UHS-1. Кроме того в комплект приложена карточка памяти большего объёма - 16Гб Micro SD. Для квадрокоптера можно разрабатывать свои собственные приложения, используя DJI Software Development Kit. Официальная страничка квадрокоптера DJI Phantom 3 Advanced находится здесь.

Квадрокоптер DJI Phantom 3 Professional отличается от варианта Advanced только камерой, зарядным устройством и цветом наклеек. Камера позволит снимать видео разрешением до 4K (разрешение фотографии такое же). Зарядное устройство более мощное (100 ватт против 57 ватт) и позволяет заряжать квадрокоптер быстрее. Всё остальное такое же. Официальная страничка квадрокоптера DJI Phantom 3 Professional здесь.

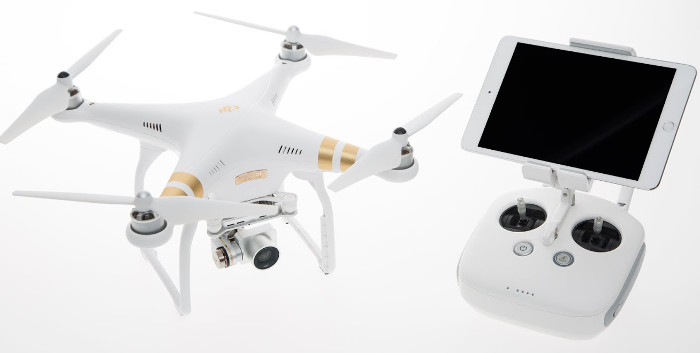

Квадрокоптер DJI Phantom 3 Professional с пультом управления

Теперь давайте посмотрим на цены. Вариант Standard вы можете купить по цене примерно от 47000 руб., Advanced – от 68000 руб., Professional – от 91000 руб.

Vantage Robotics Snap

Американский квадрокоптер Vantage Robotics Snap примечателен тем, что имеет модульную быстро-разборную конструкцию и позиционируется как портативная летающая камера. Смотрите на видео ниже, как он быстро разбирается: сначала корпус отсоединяется от рамы с пропеллерами, а затем рама складывается пополам. Собирается квадрокоптер в обратном порядке так же быстро. Корпус держится на раме на магнитах.

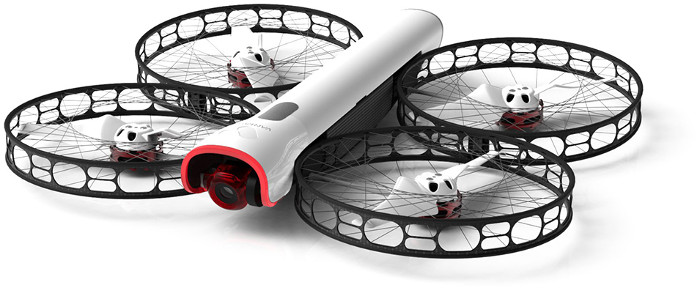

Квадрокоптер Vantage Robotics Snap

В квадрокоптере установлена камера с углом обзора 82⁰ с матрицей Sony Exmor IMX 377 1 / 2.3” с фиксированным фокусным расстоянием. Максимальное разрешение видео UHD (4096x2160) с частотой 30 к/с, фото - 4000x3000. Запись видео происходит на SD-карту Micro SD максимальным объёмом 64 Гб, класс 10 или UHS-1. На смартфон или планшет передаётся изображение разрешением 720p. Стабилизация изображения здесь двойная: двухосевая механическая и цифровая.

Snap поддерживает несколько режимов автоматического пилотирования для видеосъёмки:

    1. Воздушный штатив (Air Tripod) – в этом режиме квадрокоптер остаётся на месте и вращается, чтобы держать вас в кадре. Этот режим отлично подойдёт для съёмки в ограниченном пространстве или для съёмки каких-либо движений, например, для съёмки прыжка на горном велосипеде.
    2. Виртуальный провод (Virtual Wire) – в этом режиме вы протягиваете виртуальный провод в 3D-пространстве, просто направляя камеру вашего смартфона в то место, куда нужно отправить квадрокоптер, и выбирая стартовую точку. Затем вы выбираете ориентацию квадрокоптера по отношению к вам (впереди, стрейф, следовать и т.п.). Этот режим пригодится для большого количества съёмок, например, для съёмки как вы едете на горном велосипеде или катаетесь на лыжах.
    3. Свободная форма (Free Form) – в этом режиме квадрокоптер будет двигаться вместе с вами, сохраняя постоянную ориентацию относительно вашего пути (впереди, стрейф, следовать и т.п.). Вы можете обозначить виртуальные заборы, чтобы быть уверенными, что квадрокоптер останется там, где вам нужно.
    4. Удерживать позицию (Hold Position) – в этом режиме квадрокоптер неподвижно висит в воздухе.
    5. Орбита (Orbit) – в этом режиме Snap летает вокруг вас по кругу.
    6. Туда и обратно (Out and back) – в этом режиме квадрокоптер плавно удаляется и возвращается обратно.

Управляется квадрокоптер из приложения, которое устанавливается на смартфон или планшет под управлением Android или iOS. Если к смартфону подключить игровой контроллер (например, через Bluetooth), то управлять квадрокоптером можно будет реальными джойстиками.

Из датчиков здесь есть GPS для позиционирования, сонар для избегания столкновений с землёй, барометр для определения высоты, а для стабилизации полёта используются трёхосевой магнетометр, двойной трёхосевой гироскоп и двойной трёхосевой акселерометр.

Характеристики Vantage Robotics Snap: вес 500 г., размеры в сложенном состоянии 35 x 23 x 5 см, в собранном – 33,9 x 30,9 x 5,5 см, аккумулятор LiPo 2500 мА/ч, время полёта до 20 мин., максимальная скорость 15 м/с (54 км/ч), максимальная высота 5000 м от уровня моря, дальность управления до 150 м. через Wi-Fi телефона или планшета или 1500 м. с расширителем диапазона или DMS контроллером.

Конструкция квадрокоптера модульная и в будущем планируется выпуск дополнительных модулей совершенствующих квадрокоптер: сотового модема, для неограниченного увеличения дальности управления, датчика препятствий, модуля увеличения времени полёта до 1 часа, расширителя диапазона до 1500 м. и водонепроницаемого GPS-трекера.

В магазинах квадрокоптер Vantage Robotics Snap пока не продаётся, но уже сейчас его можно заказать со скидкой на официальном сайте здесь по цене 895 долларов (без учёта стоимости доставки), а получить его сможете уже этой весной. В коробке будут сам квадрокоптер, аккумулятор, зарядное устройство, защитный чехол, комплект запасных пропеллеров, инструкция и SD-карта на 8 Гб.

AirDog

Название этого квадрокоптера можно перевести как воздушная собака. Разработала его компания Helico Aerospace из Латвии. На первую партию квадрокоптеров разработчики собирали деньги на краудфандинговом сервисе Kickstarter. AirDog специально адаптирован для любителей экстремальных видов спорта. Полёт квадрокоптера полностью автоматизирован и не требует специальных навыков аэросъёмки. Вам лишь нужно надеть на запястье водонепроницаемый браслет AirLeash (в переводе – воздушный поводок, см. вторую картинку ниже), задать местоположение квадрокоптера относительно вас и заниматься любимым спортом, а квадрокоптер будет летать рядом, и наводить на вас камеру.

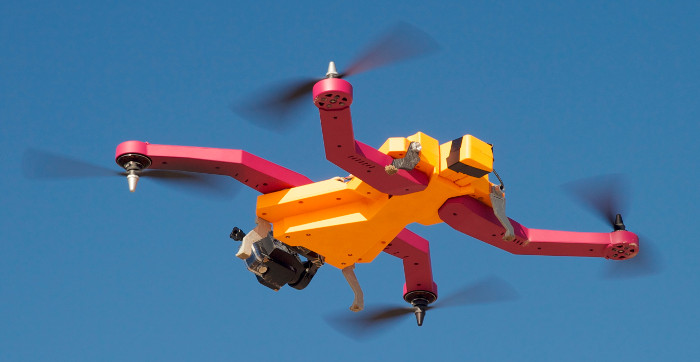

Квадрокоптер AirDog

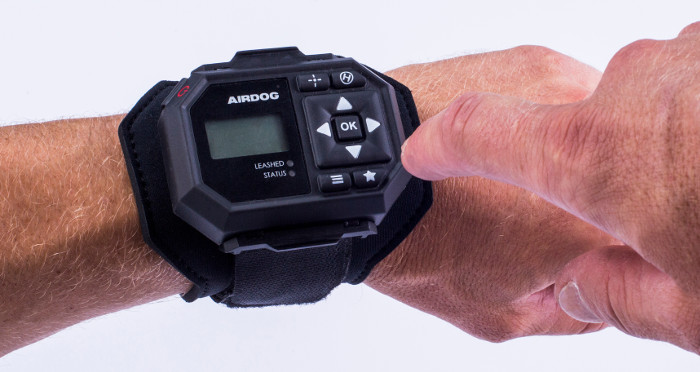

Виртуальный поводок AirLeash для квадрокоптера AirDog

Собственной камеры у квадрокоптера нет, но есть подвес с системой стабилизации, предназначенный для крепления камеры GoPro (Hero 3, Hero 3+, Hero 4) в стандартном (slim) защитном корпусе. Т.е. камеру нужно будет купить отдельно, хотя она у вас, скорее всего, уже есть, если вы занимаетесь экстремальным видом спорта.

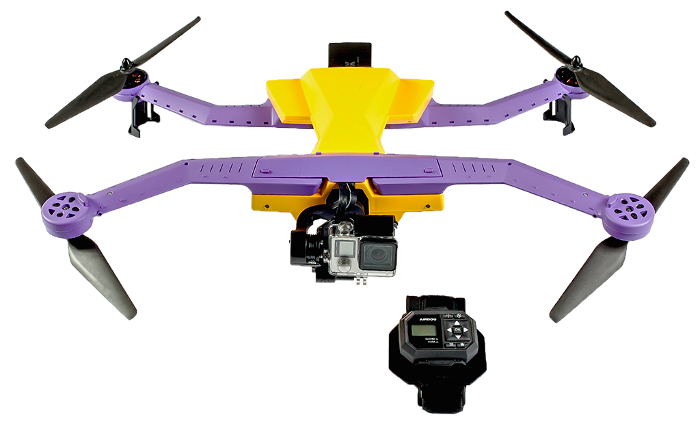

Квадрокоптер AirDog и электронный поводок AirLeash

AirDog легко брать с собой благодаря компактному корпусу, складным рукам и съёмным пропеллерам.

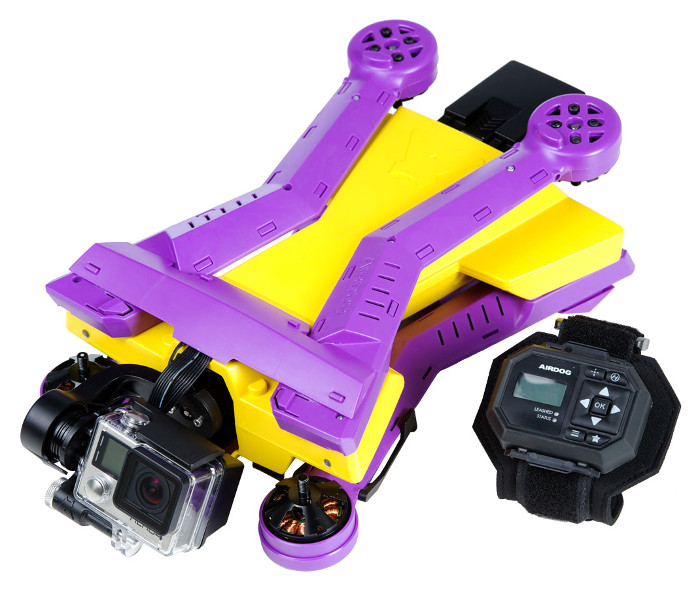

Сложенный квадрокоптер AirDog

Теперь давайте посмотрим, какие режимы автоматического пилотирования есть у квадрокоптера:

    1. Фиксированный (FIXD) – в этом режиме задаются фиксированные расстояние от вас до квадрокоптера и высота. Квадрокоптер будет следовать за вами, повторяя вашу траекторию движения. Этот режим подойдёт для большинства видов спорта.
    2. Путь (PATH) – в этом режиме квадрокоптер будет следовать за вами на заданном расстоянии точно по вашей траектории движения, т.е. «след в след». Этот режим подойдёт, если ваш путь извилистый и пролегает между высокими деревьями, так квадрокоптер будет лететь за вами и не врежется в препятствия.
    3. Парение (HOVR) – в этом режиме квадрокоптер будет парить, оставаясь на одном месте и поворачивая камеру в вашу сторону. Этот режим подойдет для съёмки в небольшом скейтпарке с препятствиями или гоночном треке.
    4. Линия (LINE) – в этом режиме AirDog будет следовать за вами, не сходя с прямой линии, которую вы зададите, указав две точки на карте с помощью приложения AirDog и загрузив их на квадрокоптер.

Официальное приложение AirDog можно установить на смартфон или планшет под управлением Android и iOS.

А теперь обратим внимание на характеристики: вес с подвесом, аккумулятором и камерой 1,98 кг, время полёта 10-18 мин, в зависимости от скорости полёта и погоды, аккумулятор LiPo 5600 мА/ч, сопротивление ветру до 14 м/с, максимальная скорость 68 км/ч, максимальное расстояние от поводка AirLeash 250 м, максимальная высота над уровнем моря 3500 м, рабочая температура воздуха от -10°C до 40 °C, глубина погружения поводка AirLeash до 1 м на 30 минут (IP67), сам квадрокоптер не защищён от влаги.

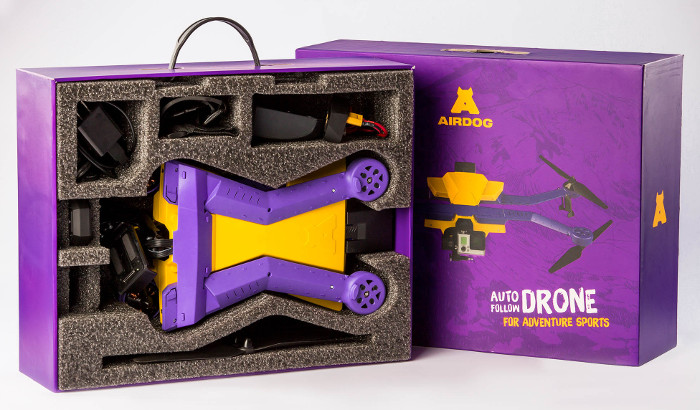

Коробка с квадрокоптером AirDog

Купить квадрокоптер AirDog можно за 1599 долларов на официальном сайте или поискать в отечественных интернет магазинах. В комплект входит сам квадрокоптер AirDog, поводок AirLeash, подвес для камеры GoPro, аккумулятор, зарядное устройство и инструкция.

Lily Camera

Этот квадрокоптер от американской компании Lily Robotics водонепроницаем и адаптирован, так же как и AirDog, для любителей экстремальных видов спорта. Если квадрокоптер упадёт в воду, он сможет самостоятельно взлететь из неё. Полёт и видеосъёмка происходят автоматически и не требуют навыков аэросъёмки. Вам нужно лишь надеть на запястье специальный трекер или положить его в карман, включить квадрокоптер, выбрать режим пилотирования, подбросить квадрокоптер и он начнёт запись видео. При этом дрон будет всегда направлять камеру в сторону трекера. Поведение квадрокоптера можно настроить с помощью трекера или из специального приложения (Android и iOS).

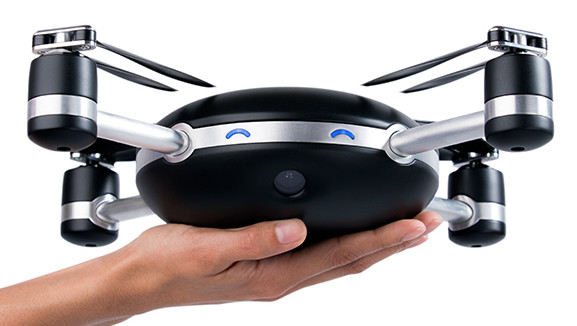

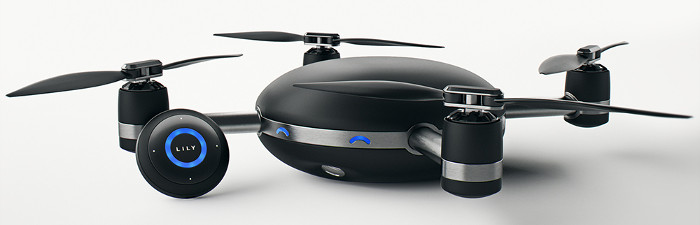

Квадрокоптер Lily Camera

Для трекера есть водонепроницаемый корпус с ремешком для крепления на запястье, поэтому вы сможете снимать и водные виды спорта.

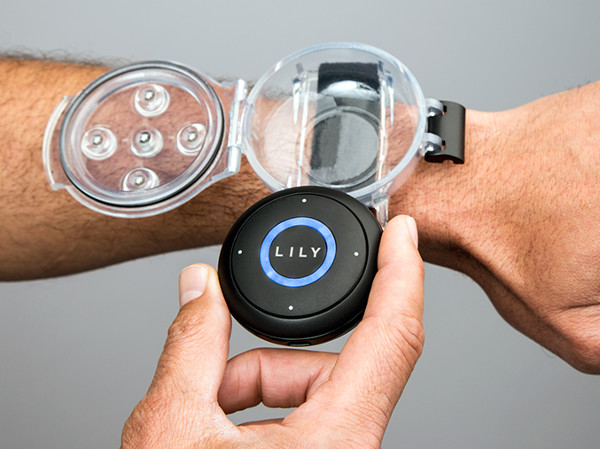

Крепление трекера квадрокоптера Lily Camera

Небольшие размеры квадрокоптера и складные пропеллеры, позволят вам брать его с собой в обычном рюкзаке.

Квадрокоптер Lily Camera со сложенными пропеллерами

В квадрокоптере используется камера с углом обзора 94⁰ с постоянным фокусным расстоянием. Здесь используется цифровая стабилизация изображения. Максимальное разрешение видео 1080p 60 к/с, фото – 12 Мп. Запись видео и фото происходит на карту памяти Micro SD.

У дрона есть следующие датчики: акселерометр, гироскоп, магнетометр, барометр, GPS-модуль и камера нижнего вида.

Режимы автоматического пилотирования есть следующие:

    1. Следовать (Follow) – в этом режиме дрон будет лететь позади вас.
    2. Сбоку (Side) – в этом режиме дрон будет всё время находиться сбоку.
    3. Спереди (Lead) – в этом режиме дрон будет лететь всё время спереди.
    4. Петля (Loop) – в этом режиме квадрокоптер будет летать вокруг вас.
    5. Взлетать (Fly up) – в этом режиме дрон будет снимать вас во время взлёта.

Характеристики квадрокоптера: материал корпуса чёрный поликарбонат и матовый алюминий, вес 1,3 кг, размеры 26,1 x 26,1 x 8,18 см, аккумулятор Lithium-Ion встроен в корпус, время полёта 20 мин, время зарядки 2 часа, класс защиты IP67, максимальная скорость 40 км/ч, высота полёта над трекером в пределах 1,75 – 15 м, расстояния от трекера в пределах 1,75 – 30 м,

Характеристики трекера: материал чёрный поликарбонат, вес 28г, диаметр 5,2 см, толщина 1,7 см, встроенный аккумулятор Lithium-Ion, время работы 4 часа, зарядка от Micro USB, класс защиты IP67.

В продаже квадрокоптер появится лишь этим летом, но уже сейчас можно сделать предзаказ на официальном сайте за 799 долларов не считая затрат на доставку. В коробке вы получите квадрокоптер, трекер с защитным корпусом, зарядку и пользовательскую инструкцию.

Walkera QR X350 Premium и Walkera Scout X4

Квадрокоптеры под брендом Walkera выпускает китайская компания Guangzhou Walkera Technology и все они предназначены для определённых целей. Здесь есть модели квадрокоптеров для детей и начинающих пилотов, для гонок (в том числе и от первого лица) и для фото/видеосъёмки. Мы рассмотрим здесь только две модели с подвесами с трёхосевой стабилизацией для видеосъёмки: QR X350 Premium (первое фото снизу) и Scout X4 (второе фото снизу).

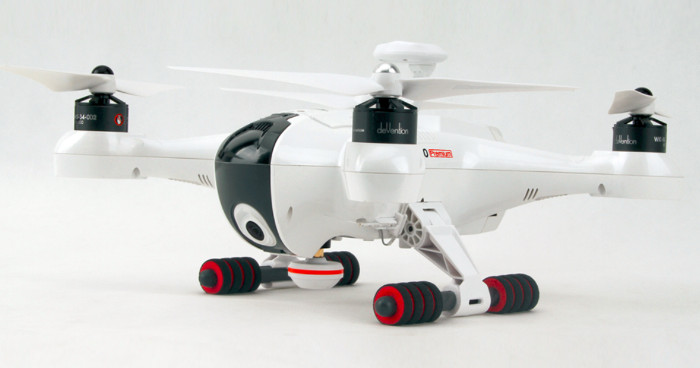

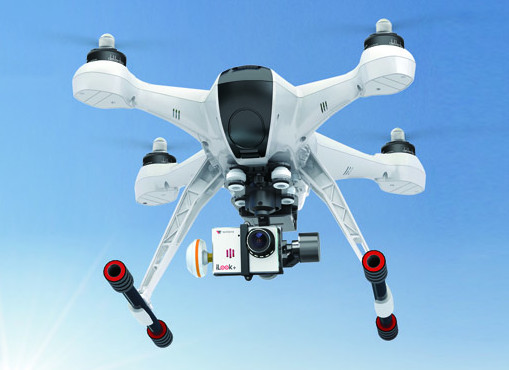

Квадрокоптер Walkera QR X350 Premium

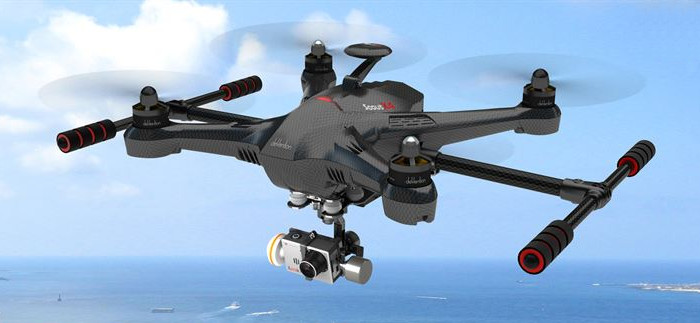

Квадрокоптер Walkera Scout X4

Конечно, есть ещё модель Walkera QR X350 PRO, но в ней используется двухосевой подвес, что недостаточно стабилизирует картинку, поэтому я не буду здесь описывать этот квадрокоптер.

Модель QR X350 Premium можно купить в четырёх комплектациях готовых к съёмке видео: FPV1, FPV2, FPV3 и FPV4. Первые две комплектации предназначены для полётов от первого лица и поставляются с камерой, которая устанавливается прямо в корпус квадрокоптера (см. фото ниже). В них нет трёхосевого подвеса, но вы всегда сможете докупить его отдельно. В первой комплектации FPV1 нет аккумулятора и зарядного устройства, и стоит она порядка 107000 руб, вторая комплектация полностью готова к полётам и стоит порядка 116000 руб. Цены на квадрокоптеры Walkera QR X350 Premium я взял с сайта AliExpress.

Квадрокоптер Walkera QR X350 Premium с камерой для полётов от первого лица

Камера снимает видео с максимальным разрешением 1920x1080 с частотой 30 к/с и фото с разрешением 4032x3024.

Кстати, желающие пилотировать от первого лица могут приобрести 3D-очки Goggle 2 или Goggle 3 тоже от фирмы Walkera.

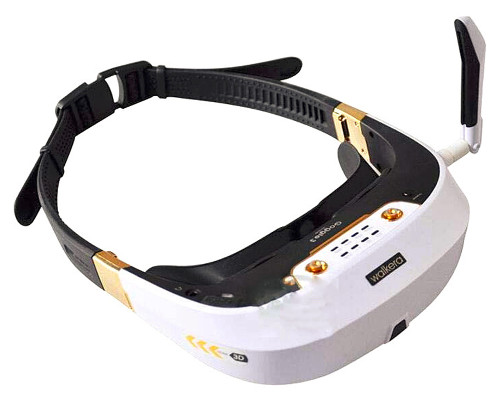

Очки виртуальной реальности Walkera Goggle 3

Комплектация FPV3 идёт с подвесом G-3D для камер серии GoPro (поддерживает камеры iLook, iLook+, Gopro3 и Gopro3+) и стоит порядка 77000 руб. Комплектация FPV4 идёт с камерой iLook+ и трёхосевым подвесом и стоит порядка 122000 руб. В комплектациях FPV3 и FPV4 встроенной камеры нет, но вы всегда сможете докупить её отдельно (ищите камеру QR X350 Premium-Z-23, например, в магазине AliExpress).

Во всех перечисленных комплектациях есть пульт управления DEVO F12E и наземная станция. В комплектациях FPV2, FPV3 и FPV4 есть высокие и низкие ноги. Высокие ноги нужны, когда к квадрокоптеру прикреплён подвес с камерой. Во всех остальных случаях можно использовать низкие ноги. Подробнее о комплектациях узнавайте в магазинах.

Кроме перечисленных комплектаций есть ещё три базовые версии, в которых нет пульта управления, подвеса, камеры и др.

Модель Scout X4 продаётся в двух комплектациях готовых к съёмке: комплектация с камерой iLook+ и трёхосевым подвесом за 1599 долларов или комплектация GoPro без камеры, но с трёхосевым подвесом G-3D для камер серии GoPro (поддерживает камеры iLook, iLook+, Gopro3 и Gopro3+) за 1159 долларов. В обеих комплектациях есть пульт управления DEVO F12E и наземная станция. Есть ещё комплектация без подвеса, камеры и пульта управления, но с наземной станцией (за 739 долларов), так что для пилотирования она подходит, а позже вы всегда сможете доукомплектовать свой квадрокоптер для съёмки видео. Цены указаны с сайта производителя.

Камеру iLook+ производит та же фирма Guangzhou Walkera Technology. Здесь используется матрица размером 1/2,3”. Угол обзора 150°. Камера снимает видео в максимальном разрешении 1920x1080 с частотой 60к/с и фото максимальным размером 4000x3000. У камеры есть собственная грибовидная антенна, передающая и принимающая сигнал на расстоянии до 800 м. Подробности можете посмотреть на сайте производителя здесь.

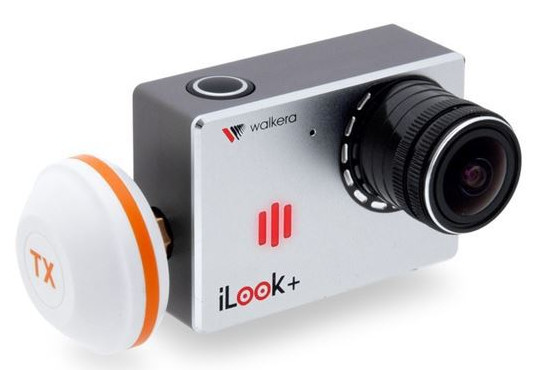

Камера Walkera iLook+

Теперь вернёмся опять к квадрокоптерам. Обратите внимание, что у квадрокоптера Scout X4 поднимающиеся ноги, т.е. как только он взлетел, ноги поднимаются и не мешают съёмке. Кроме того количество двигателей может быть увеличено с 4-х до 8-ми, для увеличения грузоподъёмности, правда для этого нужно будет докупить моторы и подключить их. Скаут может быть одного из трёх цветов: чёрный карбон, серый или белый жемчужный.

Все рассмотренные готовые для съёмки видео комплектации квадрокоптеров Walkera, управляются с помощью пульта DEVO F12E, у которого сверху есть экранчик, позволяющий смотреть видео с камеры и контролировать телеметрию полёта, или с помощью наземной станции. На пульте есть переключатель для старта и остановки съёмки видео, есть переключатель выбора режима управления (в ручном режиме, в режиме GPS и возврата домой), есть переключатель для запуска полёта по кругу вокруг пульта (при этом камера всегда будет направлена на вас, параметры этого режима задаются на пульте), есть регуляторы угла наклона камеры вверх/вниз (от -130° до +90°) и вправо/влево (от -45° до +45°), есть переключатель на режим интеллектуальной ориентации (в которой при движении «вперёд» квадрокоптер будет двигаться от вас, при движении «назад» – к вам и т.д., даже если он будет ориентирован к вам боком).

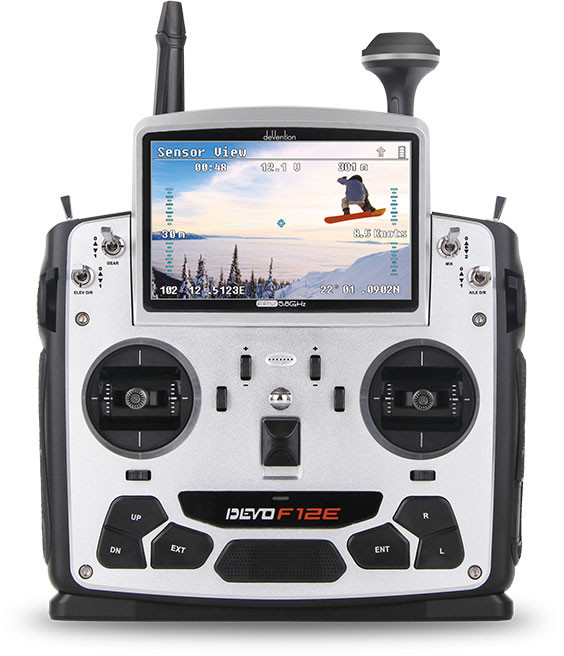

Пульт управления Devo F12E

Наземной станцией называется небольшая коробочка с антенной похожая на рацию (см. картинку снизу), к которой по Bluetooth вы подключаете ваш смартфон или планшет и после этого можете управлять квадрокоптером с помощью фирменного приложения. К сожалению, наземная станция не умеет принимать видео с камеры, поэтому на экране смартфона или планшета вы не увидите видео с камеры в реальном времени. Но всё остальное в приложении будет: вы будете видеть расположение квадрокоптера на карте, полную телеметрию, кнопки автовзлёта, автопосадки, возврата домой, включения интеллектуальных режимов пилотирования и многое другое. Приложение работает на Android и iOS.

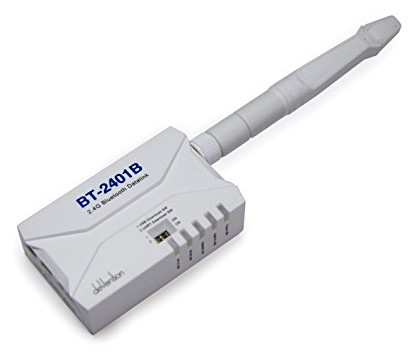

Наземная станция для управления квадрокоптерами Walkera

При использовании наземной станции в обоих квадрокоптерах можно включать следующие режимы автоматического пилотирования для видеосъёмки:

    1. Полёт по точкам – в этом режиме квадрокоптер будет летать по заданным точкам.
    2. Следовать за мной – в этом режиме квадрокоптер будет следовать за вами.
    3. Летать по кругу – в этом режиме квадрокоптер будет летать вокруг вас.

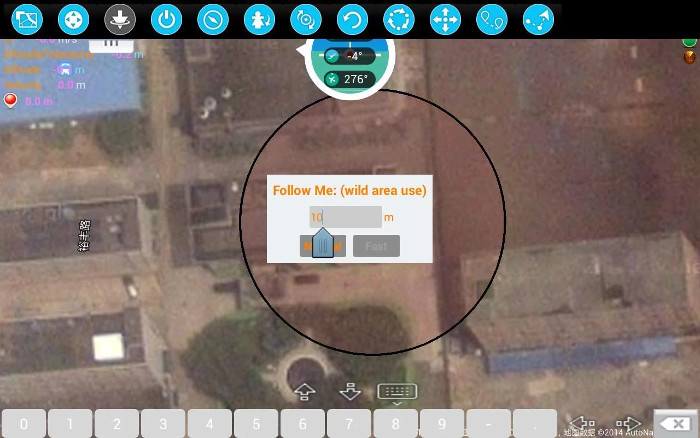

Приложение для управления квадрокоптерами Walkera

Характеристики квадрокоптера Walkera QR X350 Premium: вес с аккумулятором 1650 г, аккумулятор LiPo 3000 мА/ч, размеры 30,3 x 30,3 x 17,6 см, время полёта до 25 мин, рабочая температура от -10°C до 40°C. Подробности о модели можете посмотреть на сайте производителя.

Характеристики квадрокоптера Walkera Scout X4: вес с аккумулятором 1770 г, аккумулятор LiPo 5400мА/ч, размеры 33,5 x 33,5 x 27,5 см, время полёта до 25 мин. Подробности о модели можете посмотреть на сайте производителя.

Характеристики пульта управления DEVO F12E: управление происходит на частоте 2,4 Ггц, дальность до 1 км, приём видео идёт на частоте 5,8 Ггц. Пульт позволяет управлять вертолётом, самолётом, планером или мультикоптером, запоминает данные для управления 15-ти моделей сразу. Подробности о пульте можете посмотреть на сайте производителя.

Заключение

Конечно же, квадрокоптеров для съёмки видео существует намного больше. И их не получится описать все в одной статье. Перед покупкой квадрокоптера обязательно оцените видеоматериал снятый другими людьми, который всегда можно найти в YouTube.

Из рассмотренных моделей каждый может найти то, что нужно именно ему. Например, спортсменам отлично подойдут квадрокоптеры Vantage Robotics Snap и AirDog, путешественникам - Vantage Robotics Snap, видео операторам - DJI Phantom 3, Walkera QR X350 Premium и Walkera Scout X4.

В заключении хочется сказать, чтобы вы не забывали про использование GPS-трекеров и балансировку пропеллеров. GPS-трекеры довольно маленькие и лёгкие и они не будут мешать вашему квадрокоптеру летать, но благодаря им вы сможете найти ваш квадрокоптер, если он приземлится или упадёт далеко от вас, например, в высокую траву. Всё-таки лучше потратить небольшие деньги на покупку GPS-трекера, чем потерять дорогой квадрокоптер. Балансировать пропеллеры нужно обязательно, чтобы в вашем видео не было эффекта «желе», возникающего из-за вибраций. Балансиры недороги и вы всегда сможете найти их в продаже.
