Установка светодиодных ламп 12v в люстре вместо галогеновых

Автор: Alex. Опубликовано в Копилка . просмотров: 184300

Рейтинг:  5 / 5

Звезда активнаЗвезда активнаЗвезда активнаЗвезда активнаЗвезда активна


Сейчас на рынке продаётся большое количество люстр с галогеновыми лампами 12v и всё бы хорошо, но некоторые хотят сэкономить на электроэнергии или предпочитают нейтральный белый свет жёлтому. Казалось бы, всё просто, нужно купить светодиодные лампы с таким же цоколем, как у галогенных ламп, установить их и люстра будет прекрасно работать. Но здесь кроется одна проблема, которая всплывает после установки светодиодных ламп. Давайте разберёмся, как обойти проблемы при замене ламп.

Почему установить светодиодные лампы непросто?

Сразу хочу написать, что всё, что описано в этой статье имеет отношение лишь к люстрам, в которых используются галогеновые лампы с рабочим напряжением 12в.

Дело в том, что в люстрах с лампочками на 12 вольт, используются трансформаторы (или блоки питания, называйте как хотите), которые преобразуют переменный ток 220 вольт нашей электрической сети в переменный ток 12 вольт, который нужен для галогеновых лампочек. При этом напряжения на выходе не стабилизировано. А для светодиодных ламп нужно стабилизированное постоянное напряжение. Уже этот факт у многих вызывает проблемы. Например, возможны мерцания светодиодных ламп заметных человеческому глазу, что случилось и в моём случае. Поверьте, это неприятно.

Вторая проблема, с которой вы можете столкнуться, может возникнуть из-за низкого энергопотребления светодиодных ламп. Дело в том, что некоторые трансформаторы автоматически отключаются, если потребляемая нагрузка слишком мала, а это как раз наш случай. Например, мощность одной галогеновой лампы, больше чем мощность десяти светодиодных ламп (мощность галогеновой лампы – 20 ватт, а светодиодной – 1,5 ватт). В моём случае такого не произошло, но не пугайтесь, если после замены ламп, люстра будет гаснуть или мигать.

И третья проблема, с которой столкнулся я, очень странная, но будьте готовы к такому повороту событий. Дело в том, что у меня люстра с пультом управления, и когда я поменял все лампы на светодиодные, то пульт управления мог только включить лампы, а погасить или поменять режим - нет. В общем можно сказать, что пульт работать перестал. Как только я вернул несколько галогеновых ламп (только часть) на место, пульт заработал (на картинке видно, что галогеновые лампы дают жёлтый свет). Я думаю, это происходит опять из-за недостаточной нагрузки.

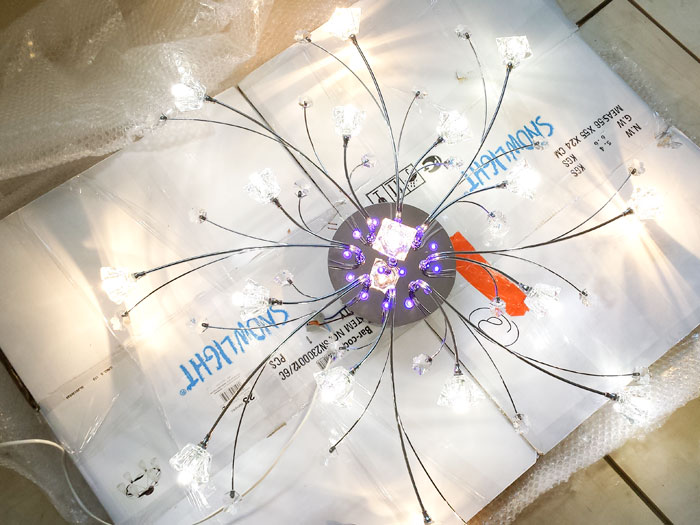

Галогеновые лампы вместе со светодиодными в люстре

Замена трансформаторов

Случай со смешанным типом ламп мне не подходит, поэтому я решил, заменить трансформаторы галогеновых ламп на блоки питания для светодиодных ламп. Я открыл люстру и обнаружил внутри 3 трансформатора для галогенных ламп (один трансформатор 160 ватт на одну группу ламп и два других на вторую группу ламп), 1 блок управления и 1 блок для управления за светодиодной подсветкой (люстра может мигать красным и синим светом).

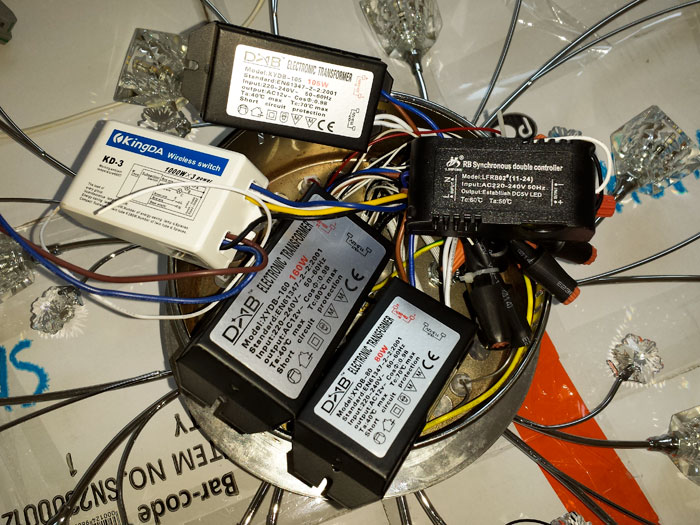

Внутренности люстры: трансформаторы галогеновых ламп

Теперь нужно подсчитать суммарную нагрузку на блок питания. У меня в люстре есть две группы ламп 8 и 9, при мощности светодиодной лампы 1,5 ватт, получается, соответственно, 12 и 13,5 ватт. Также помните, что после установки блока питания ни в коем случае нельзя вставлять в люстру галогеновые лампы!

Я приобрёл в магазине пару источников постоянного напряжения 12 в Navigator выдерживающих нагрузку до 15 ватт и подходящих мне по габаритам (поместятся внутрь люстры), см. картинку. Кроме основной функции такой блок питания защищает от короткого замыкания, скачков напряжения и перегрузки.

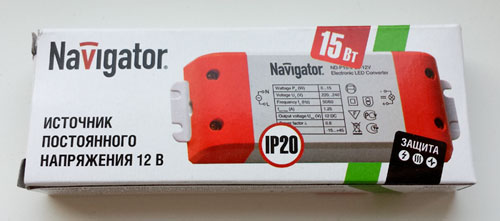

Источник постоянного напряжения 12 вольт Navigator

Затем я выпаял провода из трансформаторов (см. первое фото снизу), поскольку раскручивать скрутки мне не хотелось, и подключил их к блокам питания Navigator, через клеммные колодки (см. второе фото снизу). Если выпаять провода вы не можете, по какой либо причине, то можно просто перекусить провода.

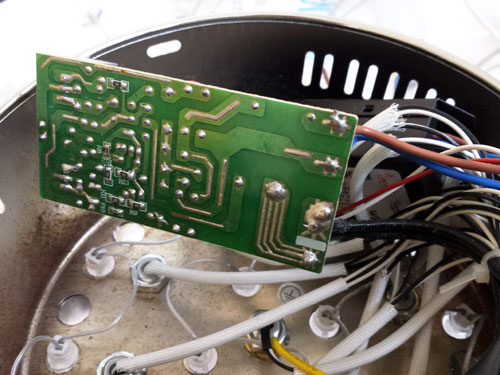

Разобранный трансформатор для галогеновых ламп

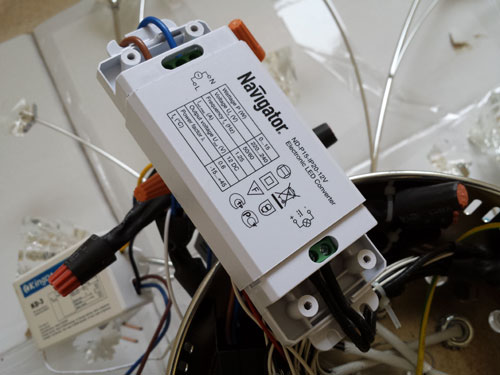

Блок питания для светодиодных ламп Navigator

После того как я заменил трансформаторы галогеновых ламп на блоки питания для LED ламп, я избавился от двух проблем: светодиоды перестали мерцать и люстра стала исправно работать с пульта управления. В итоге внутренности моей люстры стали выглядеть так.

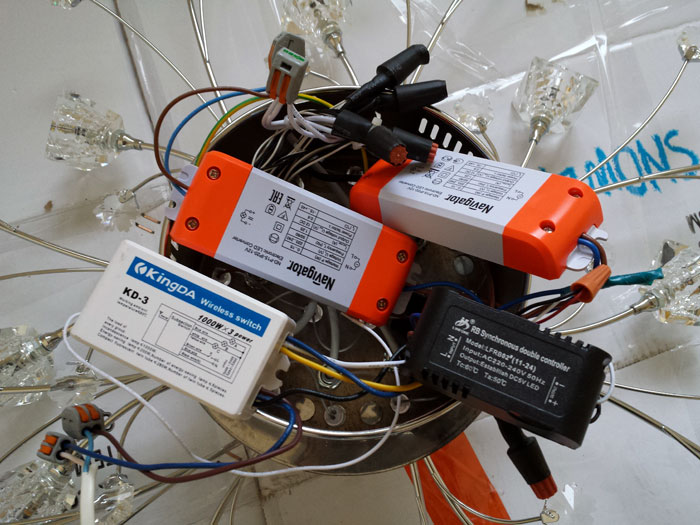

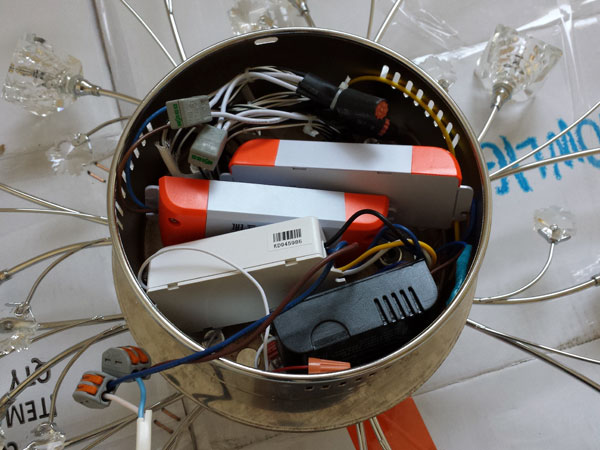

Внутренности люстры с блоками питания для светодиодных ламп

И всё это естественно уместилось внутри люстры.

Внутренности люстры после переделки для работы со светодиодами LED

Внешний вид люстры со светодиодными лампами

В моей люстре используются цоколи G4 и я нашёл светодиодные лампы почти схожего размера с галогенными. Это лампочки LUNA LED G4 1.5W 4000K 12V в силиконовом корпусе.

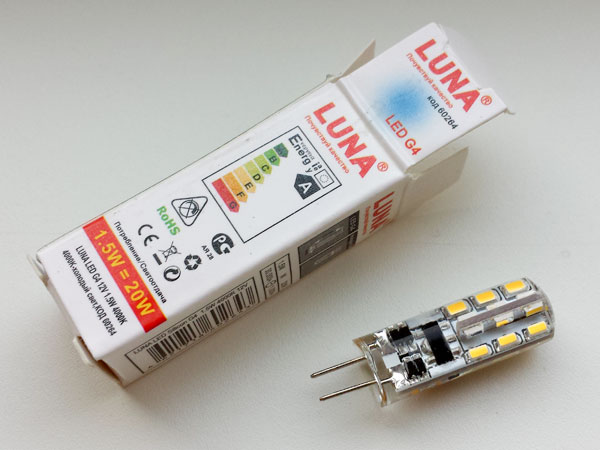

Светодиодная лампа LED с цоколем G4 и силиконовым корпусом

По размеру эта светодиодная лампочка немного больше, чем галогеновая. И кому то может не понравиться, как выглядят плафоны в выключенном состоянии, но мне показалось нормально. Ниже на фотографиях вы можете увидеть, как выглядит плафон с галогеновой лампой и светодиодной.

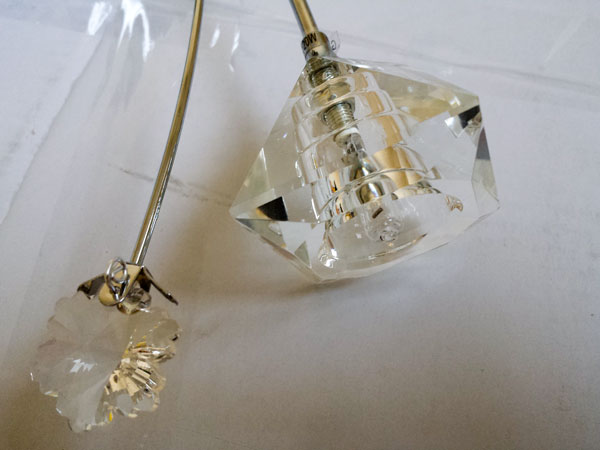

Плафон с галогеновой лампой с цоколем G4

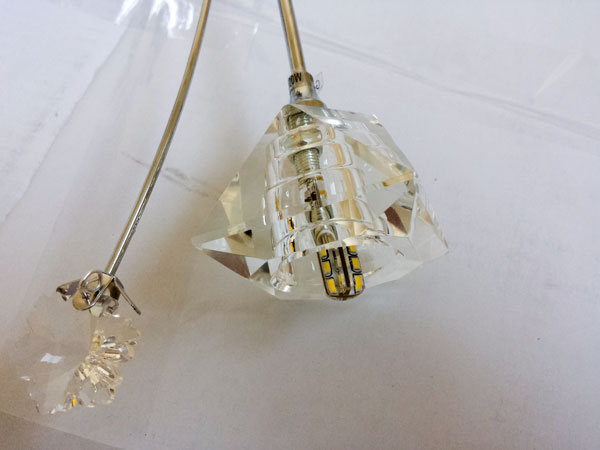

Плафон со светодиодной лампой с цоколем G4

А когда люстра включена, вы по любому не увидите, светодиоды горят или галогенные лампы.

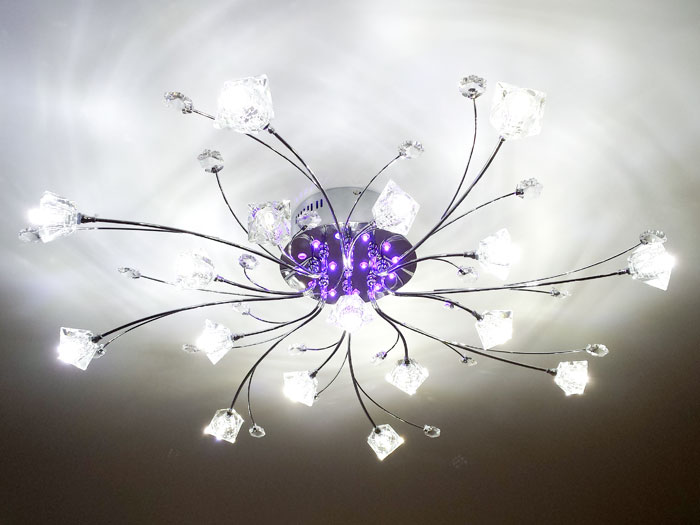

Люстра после установки светодиодных ламп вместо галогеновых ламп

Стоит ли менять галогеновые лампы на светодиодные лампы?

Итак, подведём итог все проделанной работе. Итого на модернизацию люстры я потратил 2053,50 руб. (17 LED ламп по 80 руб. + доставка 100 руб. + источники постоянного тока 593,50 руб.) и пару часов работы. И теперь моя люстра стала энергосберегающей и светит нейтральным белым светом, как я и хотел. Для меня решающим фактором стал цвет, а другим может понравиться экономичность (25,5 Вт в сумме для светодиодов против 340 Вт для галогенок) и время жизни светодиодов (30000 часов для светодиодов против 4000 часов для галогенных ламп). Но учтите, что галогеновая лампа 20 ватт светит примерно в два раза ярче, чем светодиодная лампа 1,5 ватт (300-440 люмен для галогеновых ламп 20 ватт против 150-230 люмен для светодиодных ламп 1,5 ватт). Если яркости не хватает, можно использовать более мощные лампы, например, 2,5 ватт, но физический размер таких ламп будет больше. Это нужно учитывать, т.к. лампа должна поместиться внутрь плафона.

Tags: Обзоры устройств Галогеновые лампы Светодиодные лампы LED

Комментарии

Alex
0 #183 Alex 18.02.2017 20:06
Цитирую viktor:
Здравствуйте.Я хочу заменить галогенки на светодиодные лампочки !Это возможно?Что то дополнительно устанавливать надо? ЕЩЕ РАЗ УТВЕРЖДАЮ-люстра с последовательным соединением !Лампочки- 20шт по 20вт на 12в!!!!!Вы спрашиваете -что за люстра? Это-образно- два круга по 10лампочек.

Я так понимаю, что у вас в люстре нет трансформатора и 20 ламп присоединены параллельно. В этом случае поменять лампы можно, но нужно менять только сразу все 20 ламп на светодиодные. При этом все светодиодные лампы должны быть одинаковыми, т.е. с одинаковой мощностью, а ещё лучше, для надёжности, одного производителя. Светодиодные лампы должны поддерживать переменный ток (AC) и напряжение 11 вольт (если у вас в сети 220). Считайте сами 220 делим на 20 ламп - получается 11 вольт. По этой же формуле можно посчитать, что если у вас в сети 230 вольт, то лампы должны поддерживать 11,5 вольт. Конечно могут быть ещё скачки, но на них не будет закладываться. Все лампы, которые продаются в магазине расчитаны на 12 вольт, и будут ли они работать при 11 или 11,5 - неизвестно. Можете узнать у продавцов в магазине.
Цитировать
Ната
0 #184 Ната 18.02.2017 20:12
Почему нет моего сообщения?
Цитировать
Alex
0 #185 Alex 19.02.2017 09:47
Цитирую Ната:
Здравствуйте, подскажите, как поменять галогеновые лампы на светодиодные? У нас такая люстра itsmylight.ru/.../...
проблема в том, что галогеновые лампы нагреваются и при долгой работе взрываются трансформаторы

Как это взрываются трансформаторы? Лучше такую люстру вообще не использовать.
Цитировать
Ната
0 #186 Ната 19.02.2017 11:02
Как это взрываются трансформаторы? Лучше такую люстру вообще не использовать.

Выкинуть ее, жалко. Дорого стоит и очень красивая.
А взрываются из-за перегрева. Она вешается к потолку и видимо, не продувается воздухом. Когда включаю галогенки, то они нагреваются и основание люстры (оно металлическое) раскаляется. И если долго работает (более 3 часов), то может взорваться. Происходит хлопок, как от петарды и яркий свет. А потом перестает включатся ряд галогеновых ламп. У нас так было. Нам люстру по гарантии заменили. Сказали трансформатор.  И сказали, что это часто происходит у людей и они, вроде, по этой причине, даже сняты с производства. Вот и хочу заменить галогенки на светодиоды. Тогда будет и красиво и перегреваться не будет Получается, что если включаем только светодиоды (они дают синий свет), то все хорошо, но темно и глаза быстро устают
Цитировать
Alex
0 #187 Alex 19.02.2017 11:41
Цитирую Ната:
Выкинуть ее, жалко. Дорого стоит и очень красивая.
А взрываются из-за перегрева. Она вешается к потолку и видимо, не продувается воздухом. Когда включаю галогенки, то они нагреваются и основание люстры (оно металлическое) раскаляется. И если долго работает (более 3 часов), то может взорваться. Происходит хлопок, как от петарды и яркий свет. А потом перестает включатся ряд галогеновых ламп. У нас так было. Нам люстру по гарантии заменили. Сказали трансформатор.  И сказали, что это часто происходит у людей и они, вроде, по этой причине, даже сняты с производства. Вот и хочу заменить галогенки на светодиоды. Тогда будет и красиво и перегреваться не будет Получается, что если включаем только светодиоды (они дают синий свет), то все хорошо, но темно и глаза быстро устают

Светодиоды тоже немного нагреваются, но конечно не так сильно как галогенки. Заменить конечно можно. Выньте одну лампу, посмотрите, какой цоколь используется (скорее всего G4 как на картинке в статье), и на всякий случай какое напряжение (скорее всего 12v) и смело покупайте светодиоды для того же цоколя и напряжения. Можете взять одну лампу в магазин, чтобы продавец помог подобрать замену. Светодиоды лучше возьмите AC/DC, т.е. для переменного и постоянного токов (а то вдруг вы в дальнейшем захотите поменять трансформатор). Цвет свечения светодиодов тоже сможете выбрать: тёплый (жёлтоватый), нейтральный (белый) или холодный (синеватый).
Цитировать
Ната
0 #188 Ната 19.02.2017 11:50
Да, g4. Сейчас стоят 20 вт 12v. А сколько ватт брать? И я хотела на Алиэкспресс заказать. Там дешевле.
Цитировать
Alex
0 #189 Alex 19.02.2017 11:59
Цитирую Ната:
Да, g4. Сейчас стоят 20 вт 12v. А сколько ватт брать? И я хотела на Алиэкспресс заказать. Там дешевле.

Мощность светодиодов может быть меньше, главное, чтобы не больше 20вт. Т.е. 1,5 вт - подойдут, но они будут светить примерно в 2 раза тусклее, 2,5 вт - тоже подойдут и будут светить ярче, но у них больше размер. Вам виднее, какой размер поместится в люстру. Смотрите размеры ламп перед покупкой и проверяйте, поместятся ли они в люстру. При выборе ламп проверяйте ещё их яркость, она может быть разной при одинаковой мощности.
Цитировать
Ната
0 #190 Ната 19.02.2017 12:35
Попробую, спасибо
Цитировать
Дмитрий k
0 #191 Дмитрий k 21.02.2017 13:30
Сначала установил вместо 9 галогенок 1.5 ватные Led. Оказалось недостаточно. Установил 3-х ватные ,а они не включаются. В момент включения тускло вспыхивают и гаснут. Люстра с пультом. Накануне с люстрой что-то произошло:самопроизвольно включались и выключались диоды подсветки .
Цитировать
Alex
0 #192 Alex 23.02.2017 10:55
Цитирую Дмитрий k:
Сначала установил вместо 9 галогенок 1.5 ватные Led. Оказалось недостаточно. Установил 3-х ватные ,а они не включаются. В момент включения тускло вспыхивают и гаснут. Люстра с пультом. Накануне с люстрой что-то произошло:самопроизвольно включались и выключались диоды подсветки .

Что-то вашим светодиодам не нравится. Может быть они у вас для постоянного тока, а вы подаёте переменный?
Цитировать
Дмитрий 56
0 #193 Дмитрий 56 25.02.2017 18:55
Здравствуйте. Люстра 10 лампочек галогеновых по 20 w. Когда перегорели несколько лампочек поставил на их место светодиодны(сколько они ватт не знаю). Сначала горели все нормально, потом галогенки все перестали гореть, поставил светодиодные, они работали примерно неделю и потом стали светить ели ели практически не видно. Что делать?
