Google Cardboard – картонный шлем виртуальной реальности

Автор: Alex. Опубликовано в Копилка . просмотров: 43547

Рейтинг:  5 / 5

Звезда активнаЗвезда активнаЗвезда активнаЗвезда активнаЗвезда активна


Виртуальная реальность на вашем смартфоне! Именно под таким лозунгом компания Google предлагает умельцам сделать шлем виртуальной реальности из картона и смартфона. Давайте разберёмся, что это такое и как это работает.

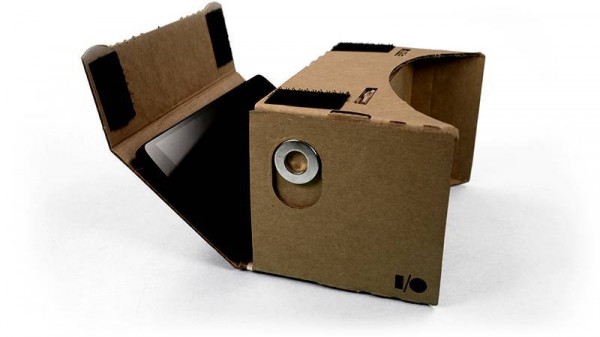

Google Cardboard – картонный шлем виртуальной реальности

Впервые этот шлем был представлен на конференции Google I/O 2014. Посмотреть презентацию шлема на Google I/O 2014 вы можете здесь, официальная страница шлема - g.co/cardboard.

Изготовить шлем может любой желающий, при условии, что вы сумели найти все компоненты: картон и линзы для сборки самого шлема, липучки для того, чтобы конструкция была сборно-разборная, магниты, чтобы управлять виртуальной реальностью, резинка для фиксации смартфона и, необязательный элемент, NFC-метка, чтобы смартфон знал, что его положили в шлем виртуальной реальности.

Некоторые из компонентов для сборки шлема будет не так-то легко найти. Примечательно, что после публикации в Интернете шаблонов для самостоятельной сборки шлема, уже через несколько часов в одном из американских онлайн-магазинов появился набор под названием Google Cardboard VR Toolkit, в который входит заранее нарезанный картон, и все остальные части. Жаль, что у нас никто до этого не догадался.

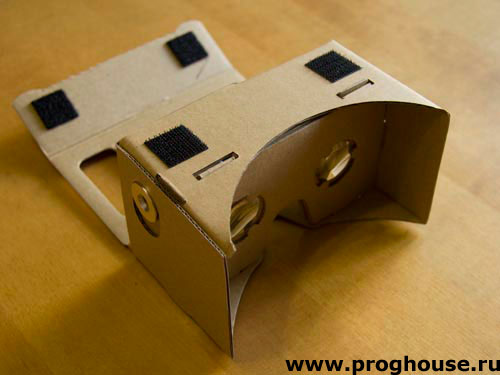

Когда все компоненты для шлема готовы, вы просто собираете его, вставив смартфон внутрь, заглядываете внутрь шлема и наслаждаетесь виртуальной реальностью.

IMG 8607

Итак, что же нужно для создания шлема виртуальной реальности Google Cardboard?

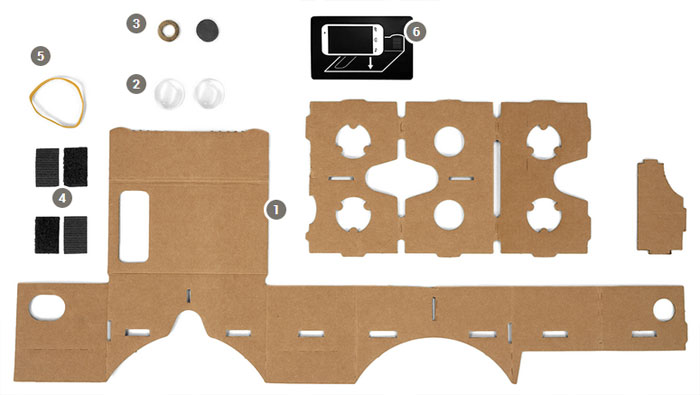

Ниже на картинке показаны все необходимые части для изготовления шлема и описание с оригинальными ссылками, в основном на магазин Амазон.

Компоненты шлема виртуальной реальности Google Cardboard

1. Картон

Это должен быть гофрированный картон (рекомендуется использовать микрогофрированный картон класса E - с количеством гофр 295 +/− 13 на 1 метр и толщиной 1,6 мм). Подробно о категориях гофр можно почитать в Википедии (английский вариант). Такой картон можно найти в магазинах для творчества. Для достижения хорошего результата ищите прочный тонкий картон. Минимальный размер листа 22х56 см, толщиной 1,5 мм. Ребята из Google предлагают покупать картон здесь и здесь.

2. Линзы

Этот компонент сложнее всего найти. Для работы шлема нужны линзы с фокусным расстоянием 45мм. Двояковыпуклые линзы работают лучше, т.к. они предотвращают искажения по краям. Разработчики шлема из Google использовали комплект линз Durovis OpenDive Lens Kit, доступный здесь (США) и здесь (Европа).

3. Магниты

Необходим магнит из неодима в виде кольца, как здесь или здесь и один керамический диск-магнит, как здесь или здесь. Примерный размер 19мм в диаметре и 3мм толщиной.

4. Липучка

Две полоски обычной прочной липучки с клейким основанием. Примерный размер 20x30 мм.

5. Резинка

Одно резиновое кольцо, чтобы предотвратить смартфон от выскальзывания. Минимальная длина 8 см.

6. NFC-метка (не обязательно)

Одна NFC-метка - наклейка. Запишите на метку следующую веб-ссылку: cardboard://v1.0.0. Сделать это можно, например, с помощью программы NFC TagWriter by NXP.

Также вам понадобятся линейка, клей, ножницы, нож для бумаги или доступ к лазерному резаку.

Для резки картона мастера из Google предлагают два шаблона: один для резки на лазерном резаке (файл laser_cut.eps в архиве) и второй для резки ножом для бумаги (файл print_yourself.pdf в архиве). Во втором варианте вам нужно распечатать шаблон на бумаге, наклеить его на картон, совместив при этом номера в светлых и тёмных кружках (на тёмный сверху клеится светлый) и вырезать. Шаблоны можно скачать с сайта Google или здесь.

Файлы:
Шаблоны Google Cardboard Версия:1.0

Шаблоны для изготовления шлема виртуальной реальности Google Cardboard. Файл laser_cut.eps для резки картона на лазерном резаке и файл print_yourself.pdf для печати на принтере.

Дата 06.08.2014 Размер файла 611.02 KB Закачек 2919

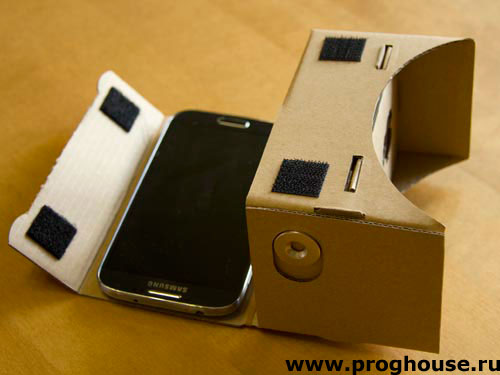

После того как всё готово, шлем собирается как это показано на g.co/cardboard, внутрь вставляется ваш смартфон.

IMG 8591

Предварительно в смартфон должна быть установлена демонстрационная программа Cardboard, внутри которой вы можете выбрать одну из следующих демонстраций:

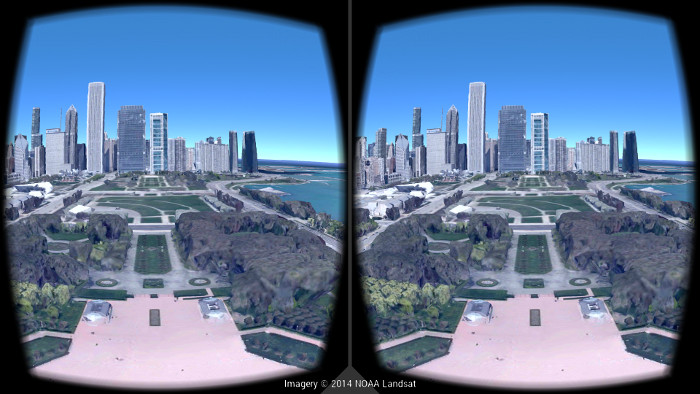

- Земля, где вы сможете полетать на Google Earth;

Земля, где вы сможете полетать на Google Earth

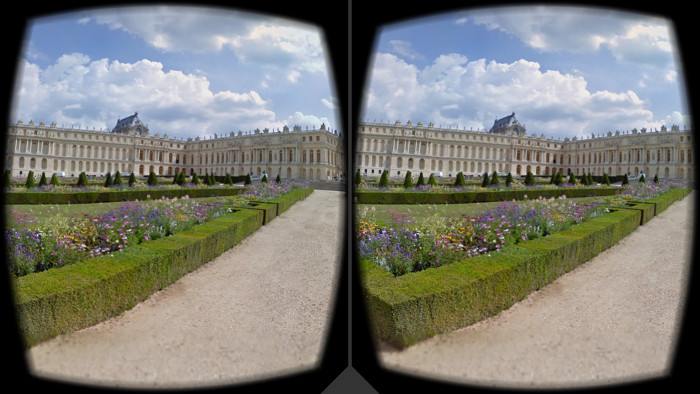

- Экскурсовод, где вы сможете посетить Версаль с местным гидом;

cb-Tour-Guide

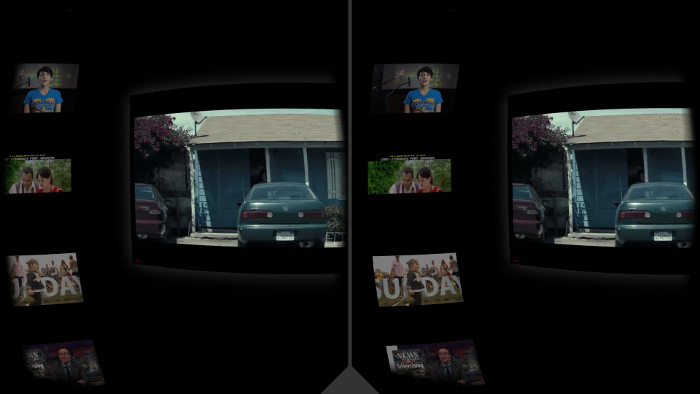

- YouTube, где вы посмотрите видео на массивном экране;

YouTube, где вы посмотрите видео на массивном экране

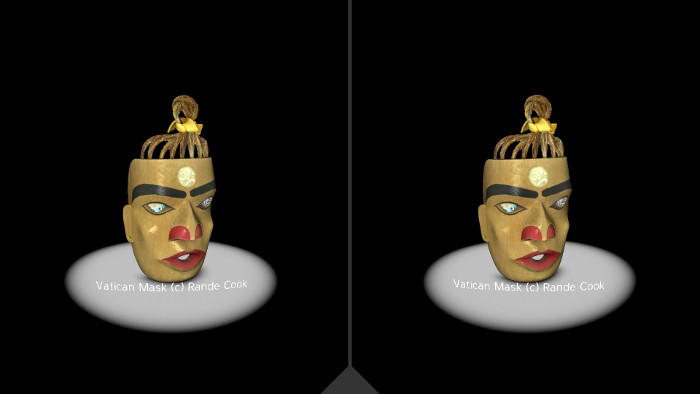

- Выставка, где вы сможете рассмотреть культурные артефакты со всех сторон;

Выставка, где вы сможете рассмотреть культурные артефакты со всех сторон

- Фотосфера, где вы сможете осмотреться вокруг, находясь внутри фотосфер (здесь скриншот сделать не удалось, т.к. эта демонстрация у меня не запустилась);

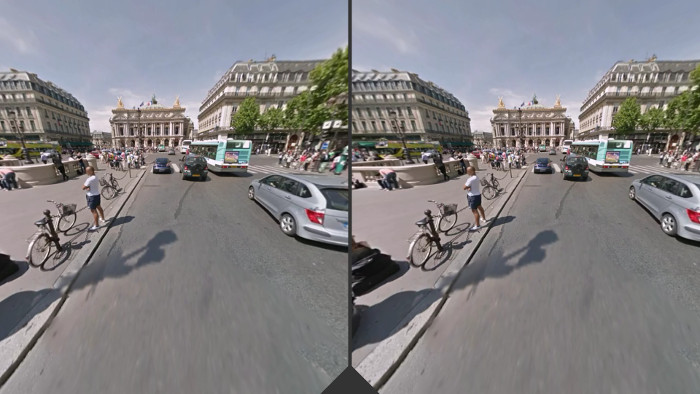

- Улица Vue, где вы прокатитесь по Парижу в летний день;

Улица Vue, где вы прокатитесь по Парижу в летний день

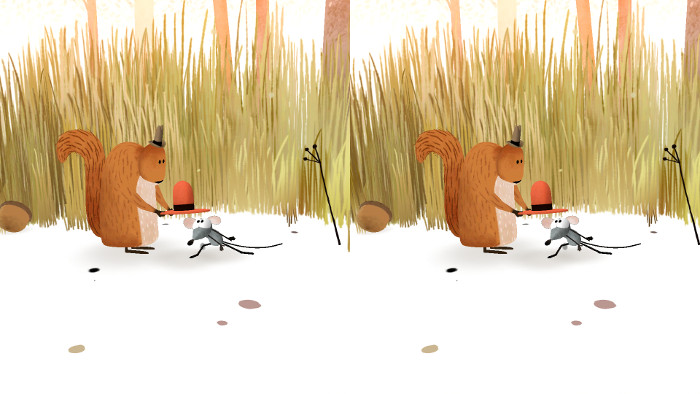

- Ветреный день, где вы посмотрите мультфильм, действия которого происходят вокруг вас.

Ветреный день, где вы посмотрите мультфильм, действия которого происходят вокруг вас

К сожалению, это пока всё, что есть. Но стоит надеяться, что в скором времени появится больше программ для шлема Google Cardboard. Правда вы можете попробовать игры для Durovis Dive, но для этого нужно будет прикрепить шлем к голове и подключить к смартфону какой нибудь геймпад.

Какие смартфоны подходят для шлема виртуальной реальности Google Cardboard?

Теперь давайте разберёмся, какой телефон подходит для шлема. Это должен быть смартфон под управлением Android версии 4.1 и выше. Желательно с поддержкой технологии NFC. Ниже приведён список телефонов, которые совместимы со шлемом.

Полностью совместимые смартфоны:

- Google Nexus 4 and 5;
- Motorola Moto X;
- Samsung Galaxy S4 and S5;
- Samsung Galaxy Nexus.

Частично совместимые смартфоны:

- HTC One (не работает управление с помощью магнита);
- Motorola Moto G (не работает управление с помощью магнита);
- Samsung Galaxy S3(не работает управление с помощью магнита, проблемы отслеживания за движениями головы, проблемы рендеринга).

Разработка своих программ

Если вы программист, то вы можете самостоятельно разрабатывать программы для шлема от Google. Для этого Google предлагает экспериментальный набор инструментов VR Toolkit. Почему экспериментальный? Потому что Google не собирается поддерживать VR Toolkit на том же уровне и с тем же качеством, что и ядро Android SDK и библиотеки. Этот инструментарий может в любой момент измениться или сломаться, ведь работы над ним продолжаются.

Тем не менее, для желающих есть учебные пособия и документация по VR Toolkit. Кроме того есть возможность обратной связи с разработчиками.

Заключение

Подводя итог всему написанному, стоит поблагодарить группу энтузиастов из компании Google, создавшую такой доступный шлем виртуальной реальности и поделившуюся своей идеей со всеми абсолютно бесплатно. Благодаря им мы можем с помощью своего смартфона и специального программного обеспечения насладиться виртуальным миром. Нужно заметить, что у такого подхода открываются далеко идущие перспективы. Ведь достаточно подсоединить к смартфону игровые манипуляторы и можно не только созерцать виртуальную реальность, но и участвовать в ней. Кроме того, все желающие разработчики могут создавать своё программное обеспечение для шлема Google Cardboard, ведь для этого Google предоставляет инструментарий VR Toolkit. Будем с интересом ждать развития проекта.

Tags: Шлемы виртуальной реальности YouTube Google Google Earth Google Cardboard Android Обзоры устройств

Комментарии

Alex
0 #1 Alex 30.08.2014 19:26

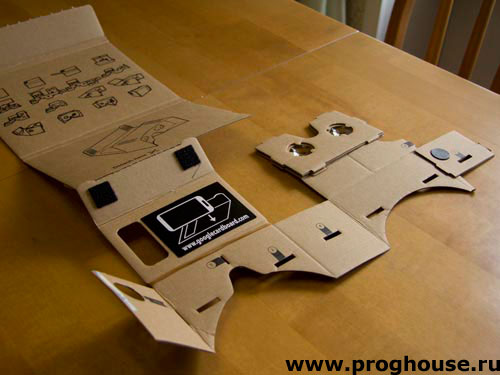

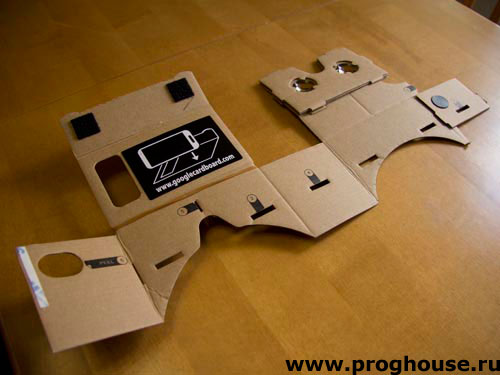

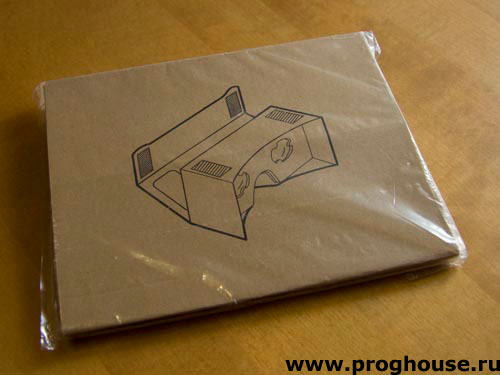

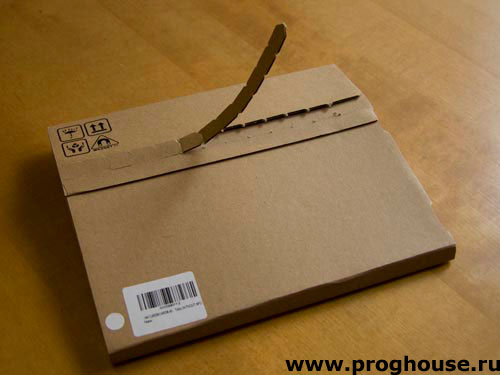

Сегодня, наконец, до меня доехал мой Cardboard заказанный в Амазоне. Я заказывал «I AM CARDBOARD» (amazon.com/.../...) вариант без NFC (NFC я купил отдельно). Шлем собрался без проблем. Все кто попробовал шлем остались в восторге от виртуальной реальности. Ниже и в статье мои фотки. Я использовал Samsung Galaxy S4. Кстати, попробовали туда запихнуть iPhone 5 - во первых, он там не держится и, во вторых, глаза съезжаются в кучу, из-за того, что очень маленький экран и стерео-картинки близко друг к другу.













Цитировать
Alex
0 #2 Alex 17.09.2014 19:06
Ура! Наконец то Google Cardboard можно купить в собранном виде в России.

За 1300 рублей его предлагают на сайте cardboardvr. Сам сайт доверия не внушает и кроме телефона и Email-а никакой контактной информации нет, но вы можете рискнуть и заказать здесь шлем: www.cardboardvr.ru/

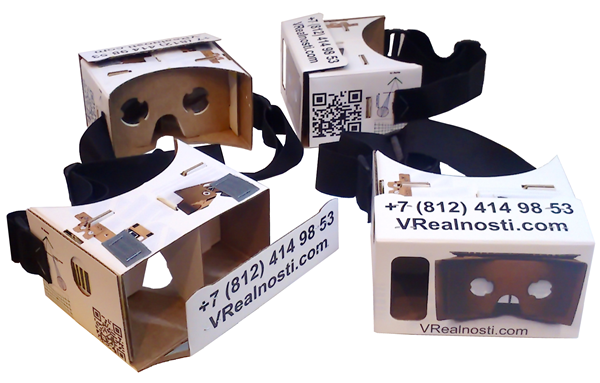

Ещё к продажам готовится сайт VRealnosti, на котором из контактной информации только телефон и форма обратной связи: vrealnosti.com/
