Настольные лазерные гравёры и резаки для дома

Автор: Alex. Опубликовано в Копилка . просмотров: 3999

Рейтинг:  5 / 5

Звезда активнаЗвезда активнаЗвезда активнаЗвезда активнаЗвезда активна


Никогда не задумывались о том, что вы можете самостоятельно сделать гравировку на кожаном портмоне или чехле для смартфона, нанести фотографию на деревянную поверхность? А может быть, вы всегда хотели с большой точностью вырезать детали из различных материалов для создания красивых поделок или корпусов для роботов? А ведь всё это можно делать с помощью компактных настольных лазерных гравёров и резаков. Давайте рассмотрим несколько таких устройств.

Для чего можно использовать лазерный гравёр/резак?

С помощью гравёра вы сможете создавать памятные надписи и рисунки на различных предметах. Гравёр может с большой точностью наносить рисунок на такие материалы как бумага, картон, кожа, ткань, войлок, дерево, фанера, оргалит, пластмасса и акрил. Также есть возможность гравировать на алюминии и стекле и делать печатные платы, используя некоторые хитрости. Однако нужно помнить, что вы не сможете гравировать на металлических и керамических изделиях.

Резак позволит вам с большой точностью вырезать необходимые контуры из бумаги, картона, кожи, ткани, войлока, дерева, фанеры, оргалита, пластмассы и акрила. При работе с прочными материалами, такими как фанера, резак заменит вам лобзик, а при работе с остальными перечисленными материалами – ножницы. Однако нужно помнить, что вы не сможете резать прозрачные и металлические предметы.

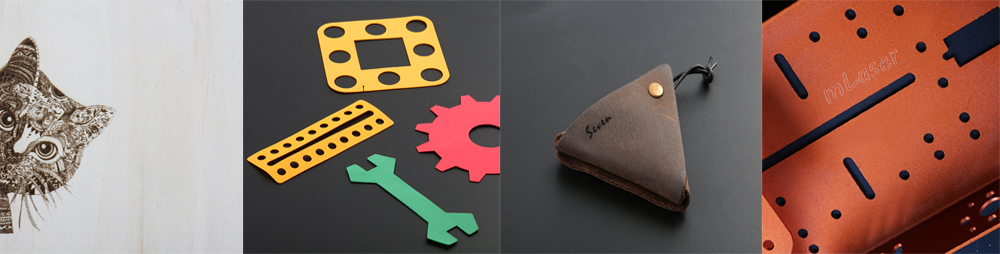

Вещи сделанные с помощью лазерного гравёра/резака

При работе с лазерным резаком/гравёром не забывайте, что лазер – это не игрушка. Во время работы обязательно нужно защищать глаза с помощью специальных очков, которые иногда идут в комплекте с устройством, а иногда их нужно приобретать отдельно.

Endurance DIY

Endurance DIY - это небольшой настольный лазерный гравёр/резак от российско-американской компании Endurance размером всего 31x25 см и рабочей площадью 210x297 мм.

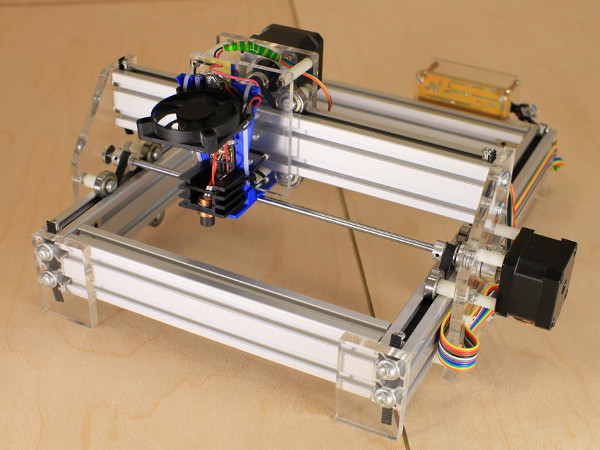

Лазерный гравёр/резак Endurance DIY

В устройстве используются лазеры собственного производства L-Cheapo, которые, кстати, имеют универсальный крепёж, позволяющий закрепить лазер на многих 3D принтерах и ЧПУ устройствах. Рабочая длина волны лазера 445 нм, точность гравировки (зерно) – 0,1 мм, охлаждение – воздушное. Скорость гравировки, а также скорость и глубина реза зависит от мощности лазера, которых может быть три варианта:

Мощность 2,1 Вт 3,5 Вт 5,6 Вт
Максимальная скорость гравировки 20 мм/сек 40 мм/сек 50 мм/сек
Максимальная скорость реза картона толщиной 1мм 3 мм/сек 5 мм/сек 6 мм/сек
Максимальная глубина реза образца из фанеры 3 мм 5-6 мм 7-8 мм
Максимальная глубина реза образца из акрила 3 мм 4-5 мм 5-8 мм

При покупке этого настольного лазерного гравёра/резака вы можете выбрать одну из перечисленных мощностей лазера. От этого будет зависеть цена: устройство с лазером мощностью 2,1 Вт обойдётся вам за 29900 рублей, с лазером 3,5 Вт – за 37400 рублей и с лазером 5,6 Вт – 49400 рублей. В комплекте идёт сам гравёр/резак и адаптер питания. Обратите внимание, что защитных очков в комплекте нет.

Для управления лазерным гравером/резаком Endurance DIY вы всегда сможете скачать полный пакет программ на сайте производителя.

Полное описание, большое количество фотографий и видео смотрите на сайте производителя здесь.

LaserBot

Этот лазерный гравёр/резак производит китайская компания Makeblock. Здесь используется Arduino-совместимый микроконтроллер. Кстати, кроме этого компания выпускает Arduino-совместимые конструкторы роботов, о чём я уже ранее писал в статье «Конструкторы программируемых роботов».

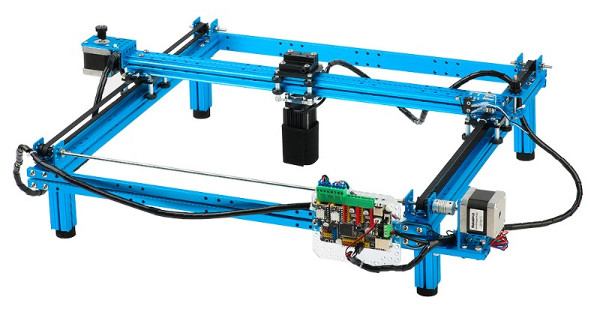

Гравёр Makeblock LaserBot

Этот агрегат поставляется с лазером мощностью 1,6 Вт и длиной волны 445 нм. Рабочая площадь здесь достигает 383×367 мм. Точность гравировки такая же, как и предыдущего устройства – 0,1 мм. Максимальная скорость движения лазерной головки - 200 мм/сек.

Для этого резака/гравёра вы сможете использовать фирменную программу mLaser, которая содержит простой и экспертный режим. Программа поддерживает растровые и векторные рисунки форматов PNG, JPG, BMP, SVG и DXF.

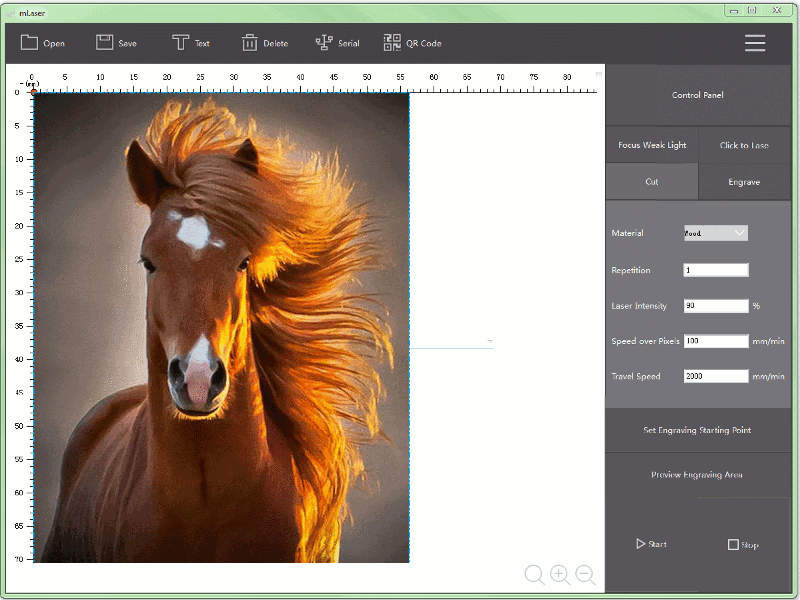

Программа mLaser

Стоимость такого гравёра/резака – около 350 долларов, не включая стоимость доставки и налог. Заказать его можно на сайте производителя здесь. В комплекте с устройством и адаптером питания вы получите защитные очки и 4 листа цветной бумаги.

Если вам нужен такой гравёр/резак, но с более мощным лазером, вы можете приобрести готовое решение у компании Endurance, про которую было написано выше. Стоимость LaserBot с лазером L-Cheapo мощностью 2,1 Вт обойдётся за 39 900 рублей, мощностью 3,5 Вт - 44 900 рублей, мощностью 5,6 Вт - 56 900 рублей. Подробности о таком комплекте здесь.

Dobot Magician

Следующее устройство позволяет делать намного больше, чем просто гравировать, ведь – это роботизированная рука, к которой вы можете кроме лазера прикрепить головку для 3D-печати, клешню, карандаш или кисть, присоску и многое другое. Но резать материалы, к сожалению, не получится из-за низкой мощности лазера, идущего в комплекте с роборукой – всего 0,5 Вт. Однако, если есть сильное желание, вы можете прикрепить сюда лазер большей мощности стороннего производителя.

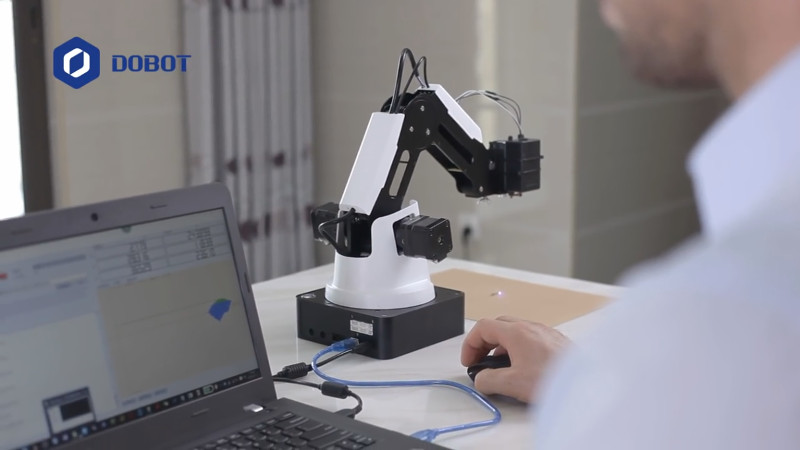

Роборука Dobot Magician

На сегодняшний день, роборука продаётся в двух версиях: Dobot Magician и Dobot M1. Dobot M1 – это очень точная (0,02 мм) промышленная версия, но она очень дорогая (2999 долларов) и поэтому я не буду её здесь рассматривать. Dobot Magician – это настольная роборука, которая подойдёт и для дома, и для образовательных учреждений, и для небольших производств. Стоимость полного набора, в который входит Dobot Magician с лазером и защитными очками, - 1159 долларов, без учёта стоимости доставки. Кроме лазера сюда входит комплект для 3D-печати, клешня, джойстик, вакуумная присоска, комплект для рисования, Bluetooth и Wi-Fi модули.

Технические характеристики роборуки в сборе с лазером следующие: точность позиционирования 0,2 мм, потребляемая мощность лазера – 0,5 Вт, тип лазера - 405 нм (синий лазер), максимальный охват – 320 мм, максимальный угол поворота - 270°, см. рисунок ниже.

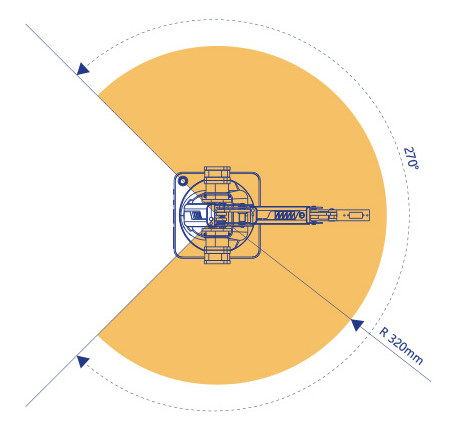

Охват роборуки Dobot Magician

Заказать Dobot Magician и посмотреть все технические характеристики можно на сайте производителя здесь.

Snapmaker

Это устройство также многофункциональное: кроме гравировки, оно может осуществлять 3D-печать и резьбу по дереву. Для каждого из этих трёх процессов, у Snapmaker есть отдельная головка. К сожалению, резать материалы у вас не получится, т.к. лазер в комплекте слабый, всего 0,5 Вт.

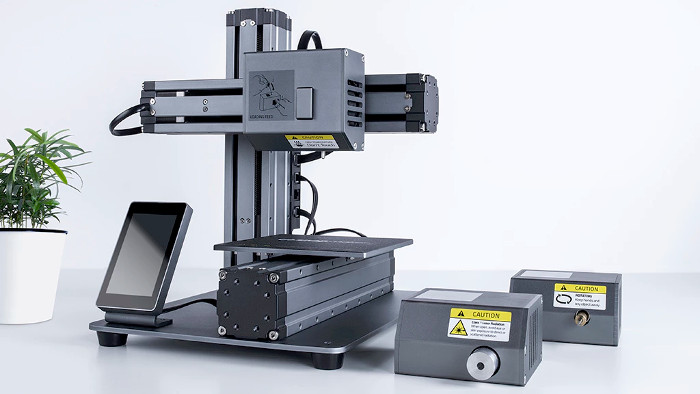

Многофункциональное устройство Snapmaker

Стоимость набора для 3D-печати и лазерной гравировки – 369 долларов, не считая стоимости доставки. А набор со всеми тремя головками обойдётся за 439 доллара. В комплекте идут защитные очки. Заказать Snapmaker или узнать подробности можно на странице проекта на сайте Kickstarter.

К плюсам этого устройства можно отнести также быструю сборку и разборку (всего 10 минут).

Wanhao DuPlicator i3 + Endurance L-Cheapo

Этот комплект также предлагает компания Endurance. Здесь в качестве платформы используется 3D принтер Wanhao DuPlicator i3, на которую будет установлен лазер L-Cheapo. Благодаря этому вы сможете не только гравировать и резать, но и использовать 3D-принтер по его прямому назначению.

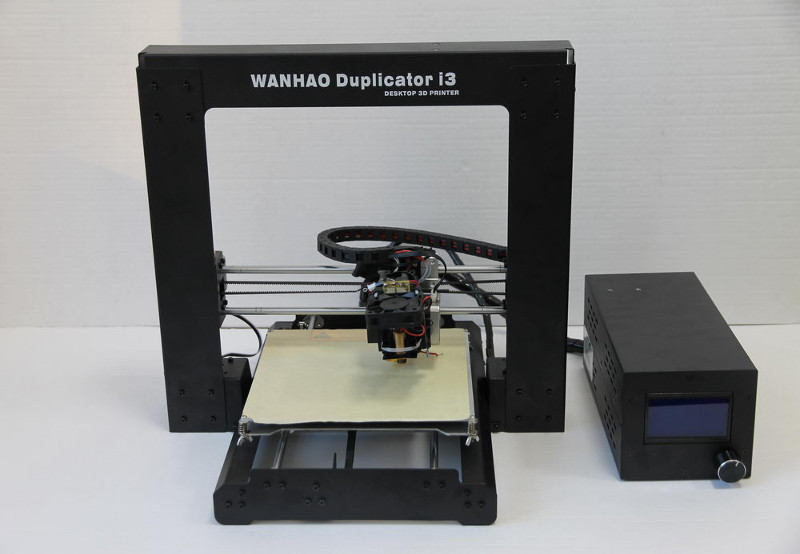

Wanhao DuPlicator i3 + Endurance L-Cheapo

Размеры рабочей области здесь 200x200 мм, а точность гравировки 0,1 мм. Комплект с лазером 2,1 Вт обойдётся вам за 49900 рублей, с лазером 3,5 Вт – за 57400 рублей, с лазером 5,6 Вт - за 69400 рублей. Доставка и установка бесплатная только по Москве. Подробности по комплектам можете посмотреть на официальной странице здесь. И не забудьте приобрести защитные очки.

Гравировальные станки Neje

Эти малыши умеют только гравировать, ведь здесь низкая мощность лазера. Но обойти их стороной невозможно, ведь цена за эти станки в интернете начинается примерно от 3500 рублей. Маленький гравировальный станок Neje отлично подойдёт для первого знакомства с технологией лазерной гравировки в домашних условиях. На первой картинке ниже станок NEJE DK-5 Pro (меньше размер), а на второй картинке – станок DK-8-KZ (более аккуратный вид).

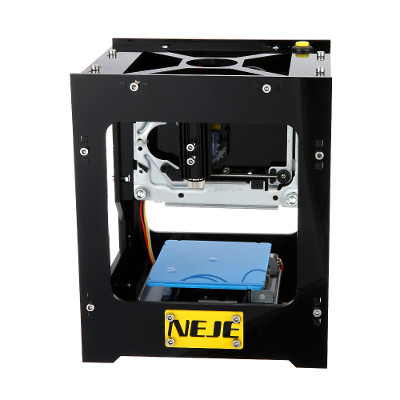

Гравировальный станок NEJE DK-5 Pro Гравировальный станок NEJE DK-8-KZ



Станок NEJE DK-5 Pro немного меньше (его размер 13.0x13.5x16.5 см) чем NEJE DK-8-KZ (его размер 14,5x16,0x19,0 см). Зато станок NEJE DK-8-KZ имеет более аккуратный вид и может комплектоваться лазером 0,5 или 1 Вт. У станка NEJE DK-5 Pro лазер может быть только 0,5 Вт.

Область гравировки обоих станков всего 38х38 мм, так что вы не сможете делать большие картины или делать гравировку на всей поверхности чехла для смартфона.

Программа для этих гравёров простая и бесплатная. Она умеет работать только с растровыми изображениями размером 512×512 пикселей формата JPG, BMP и PNG.

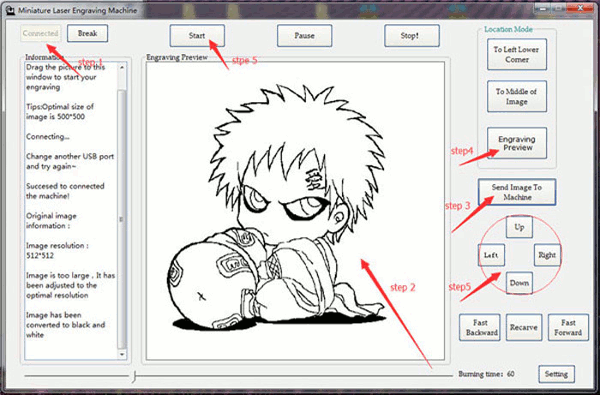

Программа для гравировальных станков Neje

В комплекте с гравёром идут защитные очки, 2 USB-кабеля (один - питание, второй - передача данных), шестигранный ключ, карта памяти microSD (содержит драйвер, ПО и др.) и краткое руководство. Комплектация может различаться в зависимости от магазина, в котором вы покупаете гравёр.

Итог

Надеюсь, эта статья поможет вам сделать правильный выбор при покупке гравёра/резака. Если вам известны ещё какие-либо интересные устройства для гравировки и резки, пишите об этом в комментариях.
